アクリル銘板の規格について、一般的に使われる基準や仕様をご紹介します。アクリル銘板は、主に表示板や案内板、機械銘板、安全標識などに使われます。規格は厳密にJISなどで定められていない場合も多く、業界や用途ごとに標準的な仕様があります。

---

🔧 一般的アクリル板

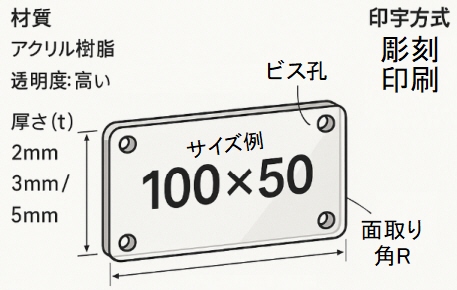

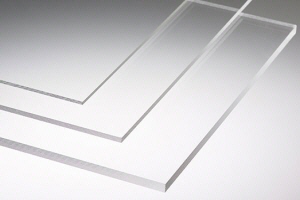

板材の規格（アクリル板そのもの）

材質：アクリル樹脂

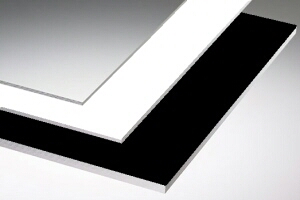

・透明度：高い（透明、乳白、カラーあり）

厚さ（t）

・1mm / 2mm / 3mm / 5mm / など

・一般的な銘板では 2〜5mm がよく使われます

サイズ：

・規格板サイズ：910mm × 1820mm、1000mm × 2000mmなど

・加工品の場合、必要サイズに切断される

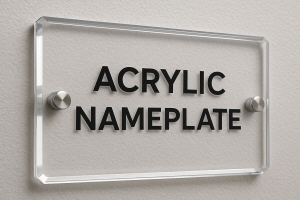

透明度高い 透過率93％	1mm / 2mm / 3mm / 5mm /	必要サイズに切断可能

アクリル銘板印字方式：

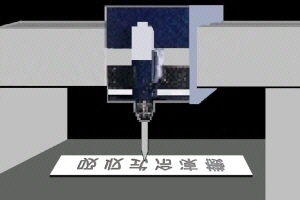

・彫刻（裏彫り or 表彫り）
・UVインクジェット印刷（カラー・モノクロ）
・カッティングシート

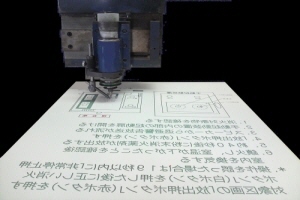

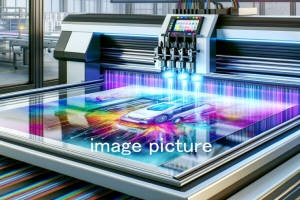

NC機械彫刻 銘板は裏彫りが多い	UVインクジェット印刷 グラフィック	カッティングシートアクリル貼り付け

アクリル銘板仕上げ：

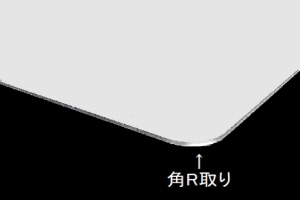

・角R加工（例：R3、R5）
・面取り（バリ取り）
・穴あけ加工（取付穴：M3〜M6など）
・両面テープ 加工

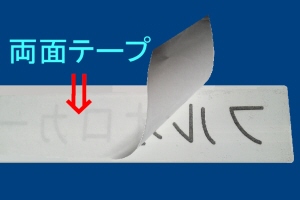

角R加工	バリ取り	両面テープ



📏 一般的銘板サイズ（例）

---

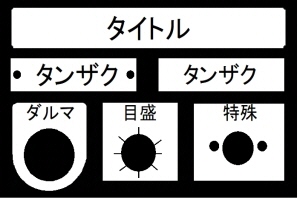

スイッチ用銘板例

P型	PW型	白地	赤地	黒地	黄地

◆サイズ＝40×50×30.5φ   35×45×25.5φ     30×40×22.5φ 　板厚2ｍｍ　特種サイズ可能

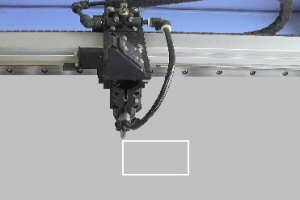

◆加工＝レーザー彫刻及びＮＣ彫刻機で製作、１枚からリピート迄アクリル銘板対応

◆アクリル樹脂透明板の裏面に、ラッカー･シンナー・油等に溶けない焼付け塗装

---

🧯 アクリル板の特徴

• 室内：基本的に問題なし

• 屋外：耐候グレード（耐UV仕様）のアクリル推奨

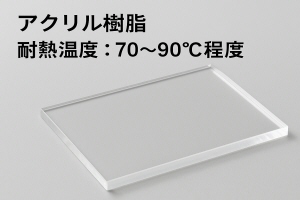

• 耐熱温度：70〜90℃程度（長期使用）

耐熱温度 70〜90℃程度	耐光性に 優れている	耐候性に 優れている

---

📘関連規格（参考）

• JIS K 6735：アクリル樹脂板の一般規格（銘板ではなく素材について）

• 工場内安全表示や機械銘板は、ISOやJISの安全標識規格に合わせたデザインになることがある（例：JIS Z 9101）

---

✅ まとめ

アクリル銘板の「規格」は、JIS等で厳密に決まっているわけではなく、実務的には以下を押さえるのがポイントです：

• 板厚（2〜5mmが主流）

• 表示方法（印刷、彫刻）

• 使用環境（屋内外、耐候性）

• サイズ・取り付け方法（穴あけ、両面テープなど）

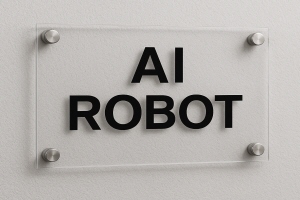

制御盤銘板例	グラフィック	表示板
