タグ銘板について
2026年2月25日

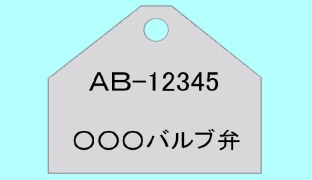

タグは荷札、ラベル等の意味があり、銘板としては、使用用途により各種類があります。バルブに取り付けるバルブタグ銘板、電機器にで使用する電気タグ銘板、制御装置用タグ銘板。材質は、アクリル、アルミ、ステンレスがあり、彫刻やエッチング、印刷等で製作します。

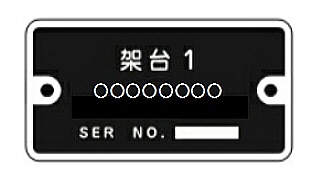

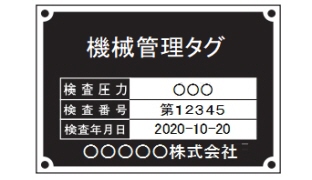

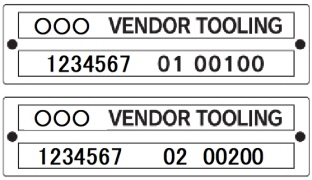

＜参考例＞
主な用途
① 設備識別
👉 例：P-101A、V-204、MTR-03
② 保全管理
-
点検対象の特定
-
CMMS（保全管理システム）との連携
-
QR / DataMatrix による履歴管理
③ 安全管理
-
誤操作防止
-
ロックアウト対象識別
-
危険エリア機器識別
表示内容の例
タグ銘板は「仕様銘板」と違い、識別情報に特化します。
-
管理番号
-
機器記号
-
系統名
-
流体名
-
方向矢印
-
QRコード / バーコード

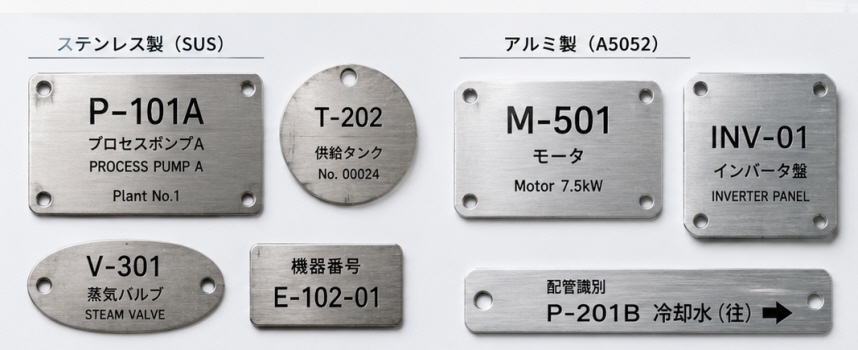

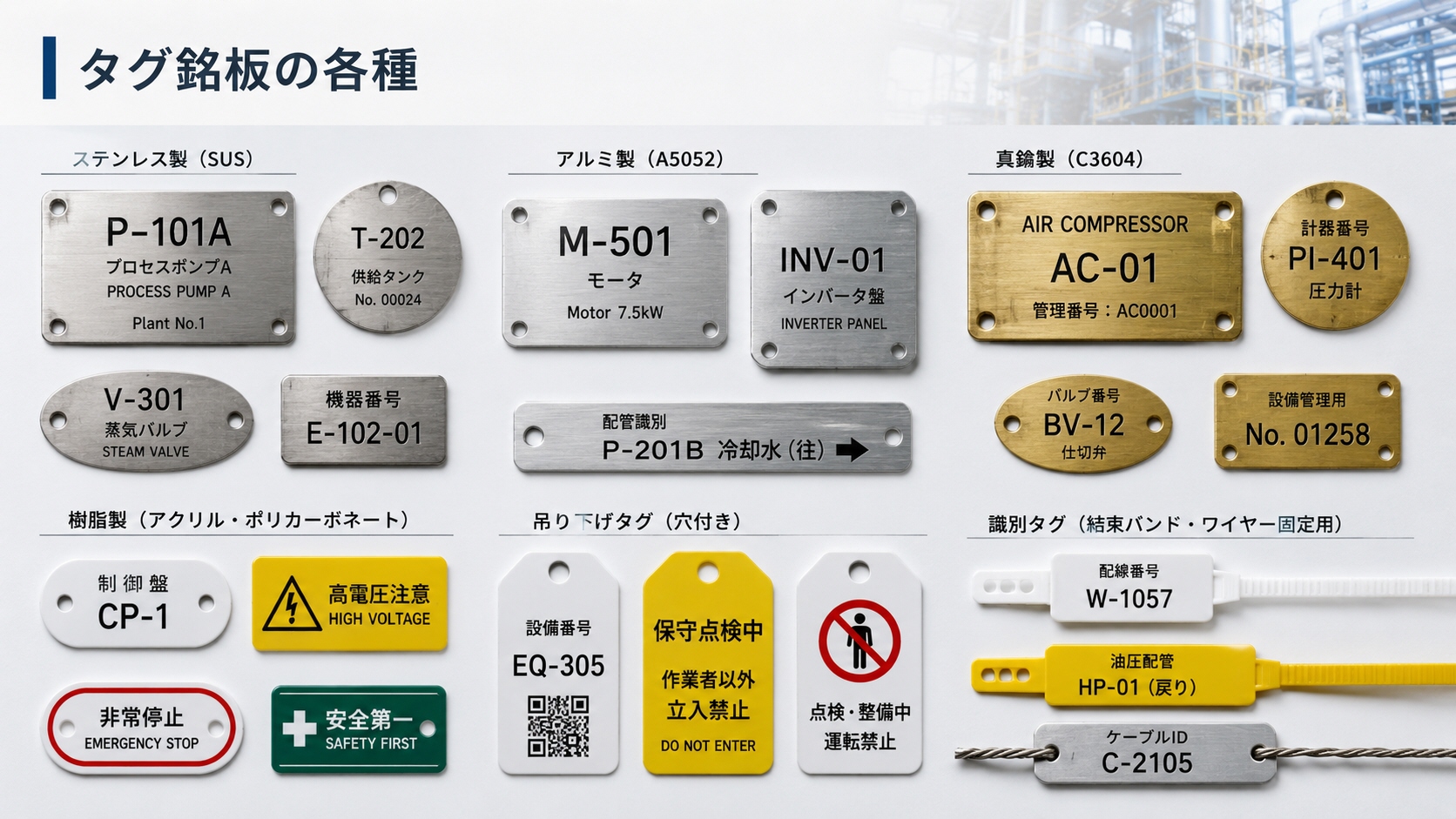

材質
工業用途では環境耐性が重要です。
| 材質 |
特徴 |
使用環境 |
| ステンレス（SUS304/316） |
耐食・耐熱・屋外可 |
プラント・配管 |
| アルミ |
軽量・安価 |
屋内設備 |
| 真鍮 |
高級感・刻印向き |
計装機器 |
| 樹脂（アクリル・ABS） |
絶縁・低コスト |
電装盤内 |
※ 化学プラント → SUS316 + 深彫刻 が多い
表示方式
① 刻印（打刻）
② エッチング
③ レーザーマーキング
④ インクジェット / シルク
取付方法
-
ワイヤー
-
チェーン
-
結束バンド
-
リベット固定
-
ボルト止め
👉 配管タグ → ワイヤー固定が主流
タグ銘板と機械銘板の違い
| 項目 |
タグ銘板 |
機械銘板 |
| 目的 |
識別・管理 |
仕様・定格表示 |
| サイズ |
小型 |
中〜大型 |
| 表示内容 |
番号中心 |
電圧・出力・製造者 |
| 取付位置 |
配管・バルブ・ケーブル |
機械本体 |
規格・管理との関係
タグ銘板は直接法規対象ではないことが多いですが、
次の管理と強く連動します。
-
ISO 55000（アセット管理）
-
保全管理台帳
-
LOTO（ロックアウト・タグアウト）
-
P&ID 機器番号との紐付け
👉 P&ID番号とタグ番号の一致が重要
DX・スマート保全との統合
最近は：
-
QRタグ → 点検履歴表示
-
RFIDタグ → 非接触識別
-
デジタルツイン連携
-
3DプラントモデルとのID一致
という流れになっています。
（あなたがよく扱う 3Dスキャン設備管理 と非常に相性が良い領域です）
設計・製作時の注意点（実務）
-
文字高さ：最低 3〜5 mm（現場視認性）
-
板厚：0.5〜1.5 mm
-
角R処理（手袋作業対応）
-
ワイヤー穴径：φ3〜5 mm
-
腐食代を考慮した材質選定
-
可読方向の統一（配管流れ方向）
「
