機械銘板-001
銘板の設計基準
アルミニウム及びアルミニウム合金
ステンレス鋼板 銅及び銅合金の板
メタクリル樹脂板を使用し薬品や彫刻などによって
エッチングして文字・図形を表現する。
銘板の.記載要領
(1)書き方 書き方は，原則として左横書きとする。
(2)文体 説明，注意その他の文体は，簡単で分かりやすい文章口語体又は口語体とする。
(3)漢字 漢字は原則として常用漢字表
(4)仮名 仮名は，平仮名又は片仮名を用いる。
(5)数字 数字は，原則としてアラビア数字を用いる。
(6)単位記号 単位記号を記載する場合は，JIS Z 8202（量記号，単位記号及び化学記号）の単位記号による。
(7)仮名遣い 仮名遣いは，現代かなづかい
(8)送り仮名 送り仮名は，JIS Z 8301（規格票の様式）の附属書 1（日本工業規格における送り仮名の付け方）による。
(9)専門用語 原則として用語に関する日本工業規格に規定してある用語及び文部省制定の学術用語順位に従って用いる。
＜＜参考事例＞＞
■型式銘板 ■アルミニウム 黒地・艶消し ■エッチング加工
■45mm×100mm× 1.0mm ■ 4角-3R 角加工 ■両面テープ付

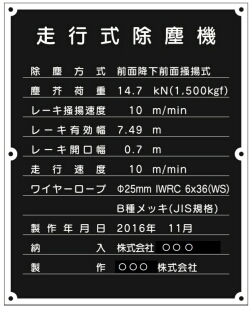

■ 機械装置銘板 ■アルミニウム 黒地 艶消しメラミン ■エッチング加工
■ 323mm×260mm × 2.0mm ■ ビス 孔 6個所-2.0mm
■コンベア形式銘板 ■アルミニウム 黒地 艶消しメラミン ■エッチング加工
■214mm×195mm × 1.0mm ■ ビス 孔 6個所-2.0mm
■型式銘板 ■アルミニウム 黒地 艶消しメラミン ■エッチング加工
■70mm×100mm × 1.0mm ■ ビス 孔 4個所-4.0mm ■ 4角-3R 角加工
■パネル銘板 ■アルミニウム 黒地 艶消しメラミン ■エッチング加工
■66mm×72mm × 0.3mm ■ 各孔11ｘ18 2ヶ所 15×29.4 1ケ所 ■ 両面テープ付
■認定書 ■真鍮板 黒文字 艶消しメラミン ■エッチング加工
■90mm×250mm × 0.8mm ■ ビス孔４ヶ所 2mm ■ シート有
■ハンドル銘板 ■ステンレス 黒文字 艶メラミン ■エッチング加工
■外R104mm×内R73mm × 1.0mm 幅31 ■ 4ヶ所R4 ■ ビス孔2ヶ所 3.6mm ■ シート有
■設備銘板 ■アルミニュウム板 黒文字 艶メラミン ■エッチング加工
■200mm×300mm × 1.0mm ■ シート有
■放水口位置案内図 ■ステンレス 黒ライン、緑ライン、赤文字 艶メラミン ■エッチング加工
■330mm×400mm ×2.0mm ■ ビス孔４ヶ所 2mm ■ シート有
■操作盤銘板 ■アルミニュウム板 黒文字 ■エッチング加工
■60mm×60mm × 1.5mm ■ ビス孔４ヶ所 3.5mm ■ 4角-1R
