アルミ銘板の製作

アルミ銘板|ダルマ銘板 (メガネ・リング)

◆材質=アルミ板 板厚 1mm アルマイト処理加工した材料を使用してアルミ銘板を製作。アルミ地色・アルミ黒地対応。

◆サイズ=30×40×22.5φ   35×45×25.5φ  40×50×30.5φ  フリーサイズ オリジナルサイズ 各種類のアルミ銘板。

◆データ=文字彫刻専用ソフトウェアデータ入力、標準書体丸ゴシック体及び特種文字など2D-CADで作図します。

◆加工=文字の彫刻からアルミ板切り抜き加工まで、NC彫刻機を利用。1枚から連続ロット迄のアルミ銘板に対応します。

◆変換=DXF・DWG・DWF・DWT、他のCADソフトで作成たデータから共通データ形式変換しNC彫刻機で製作。

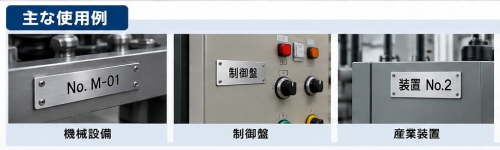

◆電子応用機器、電気機器、試験機、測定機、計測機、産業機械、工作機械などでアルミ銘板は多く利用されます。

P型
ダルマ形状
アルミ銘板
daruma-p-128X138
PW型
角ダルマ形状
アルミ銘板
daruma-pW-128X138
P型・黒地
ダルマ形状
アルミ銘板
daruma-p-black128X138
PW型・黒地
角ダルマ形状
アルミ銘板
daruma-pW-black128X138
特種形状
オーダーメード
アルミ銘板
daruma-tokusyu 128X138

アルミ銘板参考サイズ表  ダルマ P型    ダルマ PW型



アルミ銘板|アルミタンザク・タイトル・角銘板

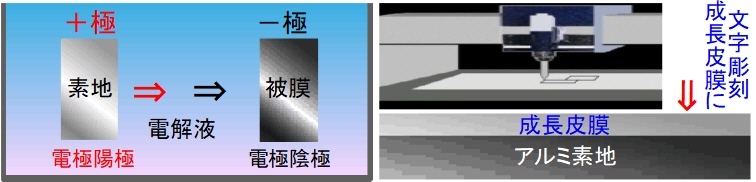

◆材質=  アルミ板 板厚 1mm アルマイト加工した材料を使用。アルマイト処理済板は耐久性に優れています。

◆サイズ=10×40   10×50   12×40   12×50 フリーサイズ オリジナル製品 特種サイズ等のアルミ銘板作成。

◆データ=銘板専用CAD入力、アルミニューム用データ作成、標準書体にない文字は2D-CAD作図で作成します。

◆加工= アルマイト処理済の大きいサイズから、タンザクサイズにアルミを切抜きます。サイズ形状自由自在に対応。

◆変換= DXF・DWG・DWF・DWT、他のCADソフトで作成たデータから加工データにアルミ銘板製作いたします。

◆工場現場の機械、搬送設備、切削加工設備、ボイラー、熱交換機、油圧機、船舶等にアルミ銘板は利用されます。

◆400×1200のアルマイト表面処理済の板を利用。あらゆる形状サイズに対応出来るCADとNC機械で製作します。

アルミ銘板
タンザク
tanzaku
ビス孔2個
角Rなし
tanzaku-bis-2
ビス孔4個
角Rなし
tanzaku-bis-4
両面テープ止め
4角R
tanzaku-kadoR
ビス孔2個
4角R
tanzaku-R-bis2
ビス孔4個
4角R
tanzaku-R-bis4
アルミ銘板
丸穴開け
tanzaku-maru
アルミ
角穴開け
tanzaku-sikaku
短冊・タイトル
1段文字彫刻
tanzaku-1danhori
短冊・タイトル
2~3段彫刻
tanzaku-2danhori

アルミ銘板参考サイズ ⇒ テープ付  ビス孔付  角R付  タイトルテープ式  タイトルR付

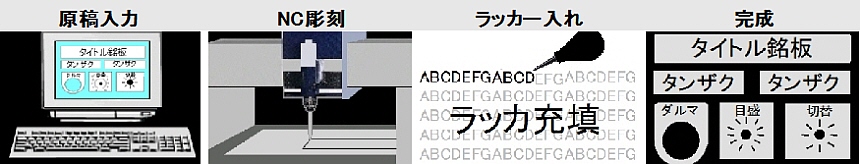

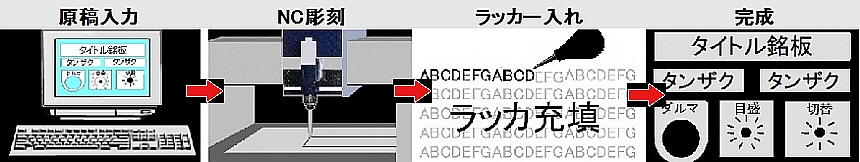

アルミ銘板|彫刻加工の工程

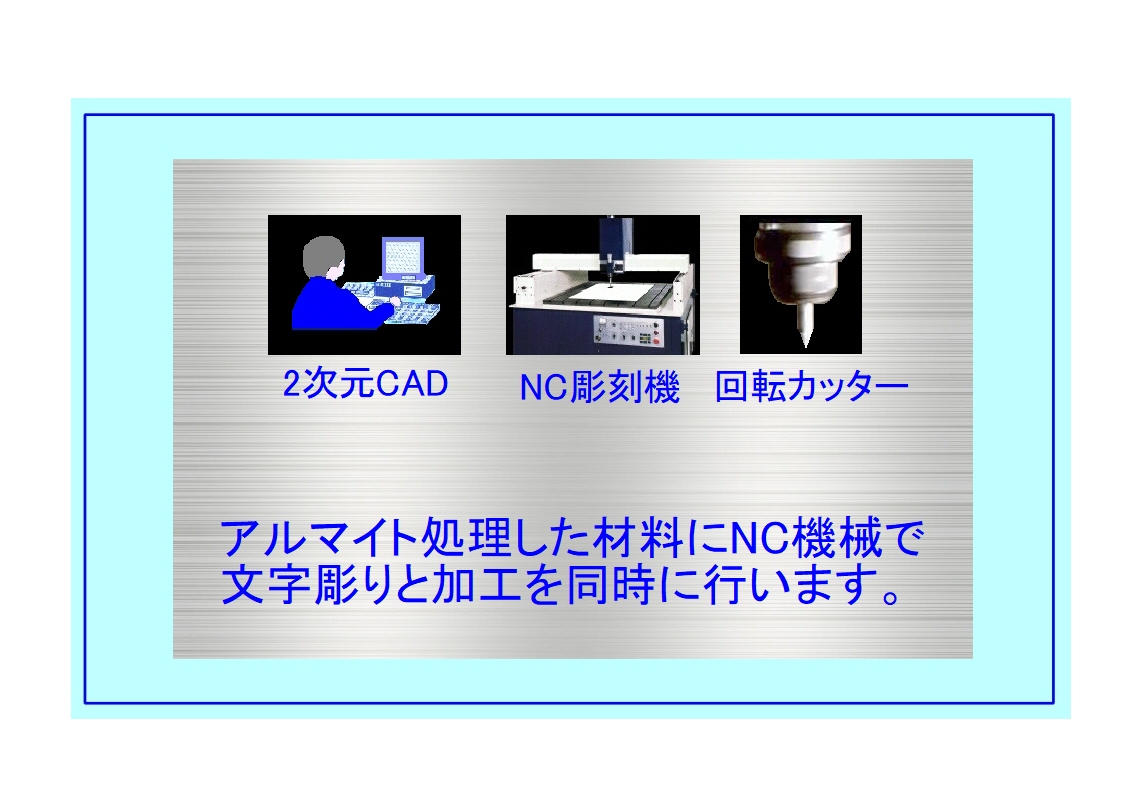

◆コンピュータを用いて設計をする設計支援システム、彫刻用2D-CAD(computer aided design)を利用します。

◆工場の生産ライン等で利用する、制御にコンピュータを応用のCAM(computer aided manufacturing) を利用します。

◆彫刻専用のソフトウェアで文字入力、2次元CADソフトウェアで図形を作成。文字、図、孔加工のCADデータ入力。

◆2次元CADソフトウェアで穴明け加工、切り抜き加工、切断加工等の彫刻から孔加工のデータを作成します。

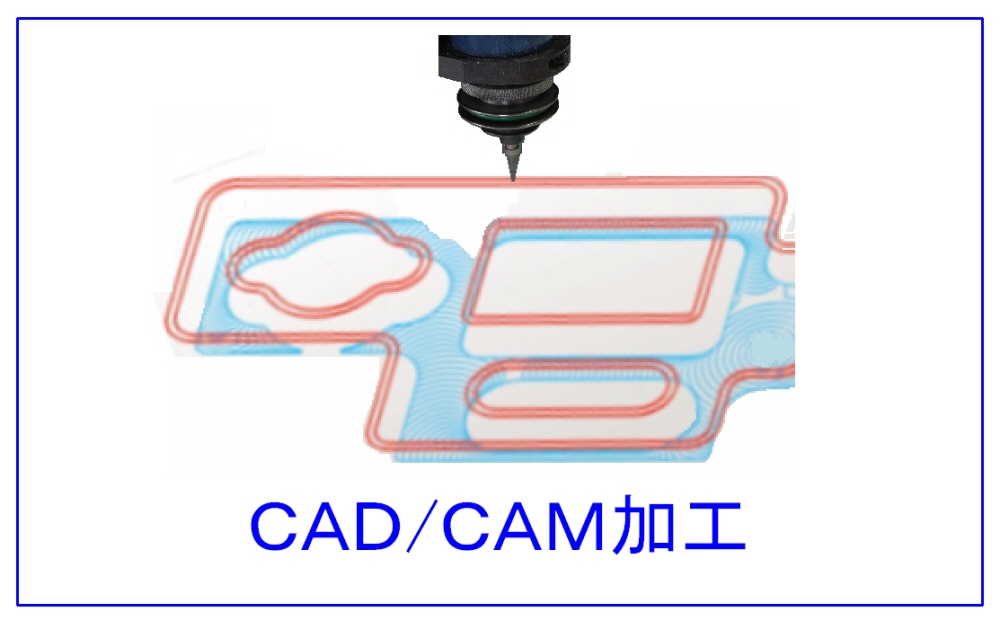

◆CAMソフトウェアで加工動作情報データ入力。切削工具の刃先の進路データの加工パス作成し、アルミ銘板作成。

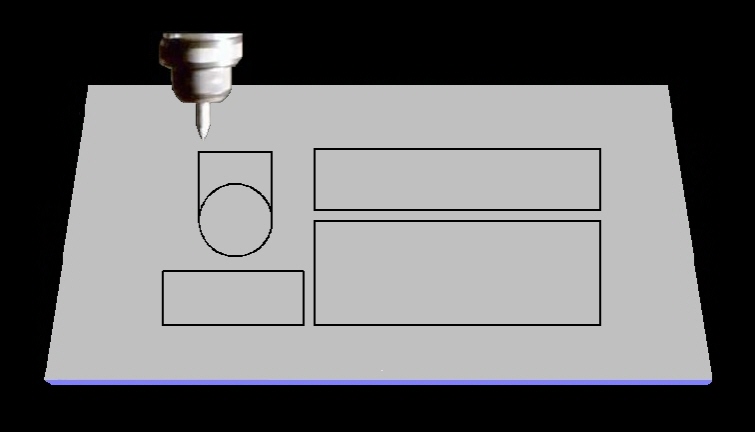

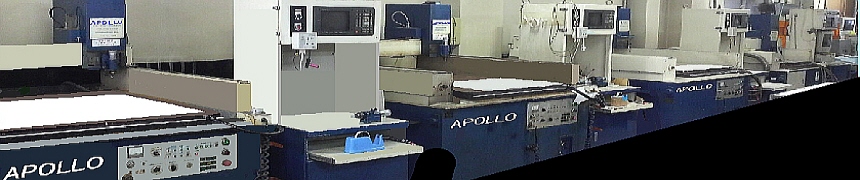

◆アルミの加工は、コンピューターを用いて数値制御稼働する、自動システムのNC彫刻機械装置で加工をします。

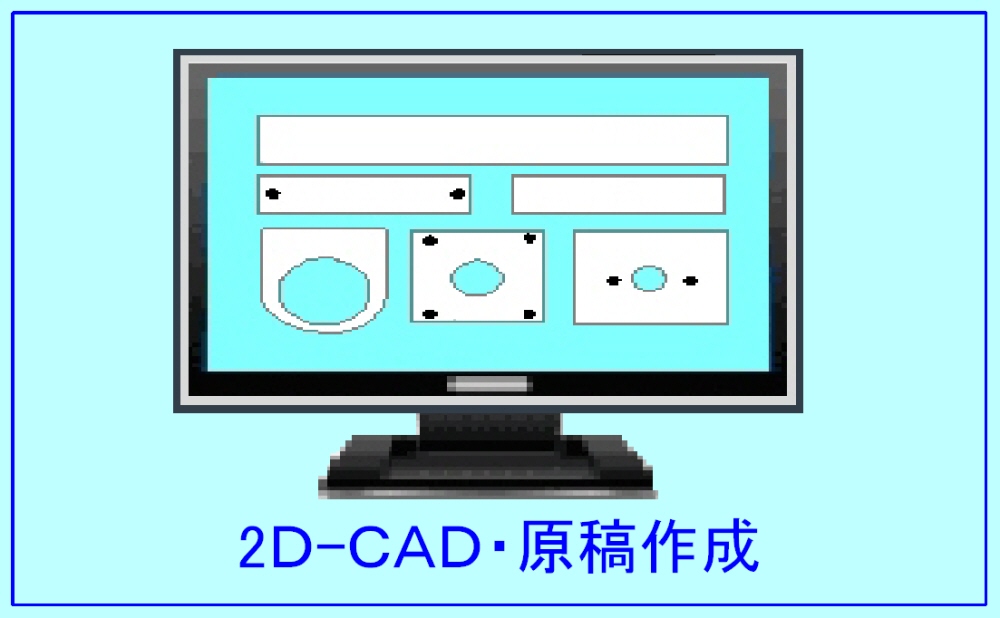

2D-CAD
アルミ銘板データ
pc-128X78-1

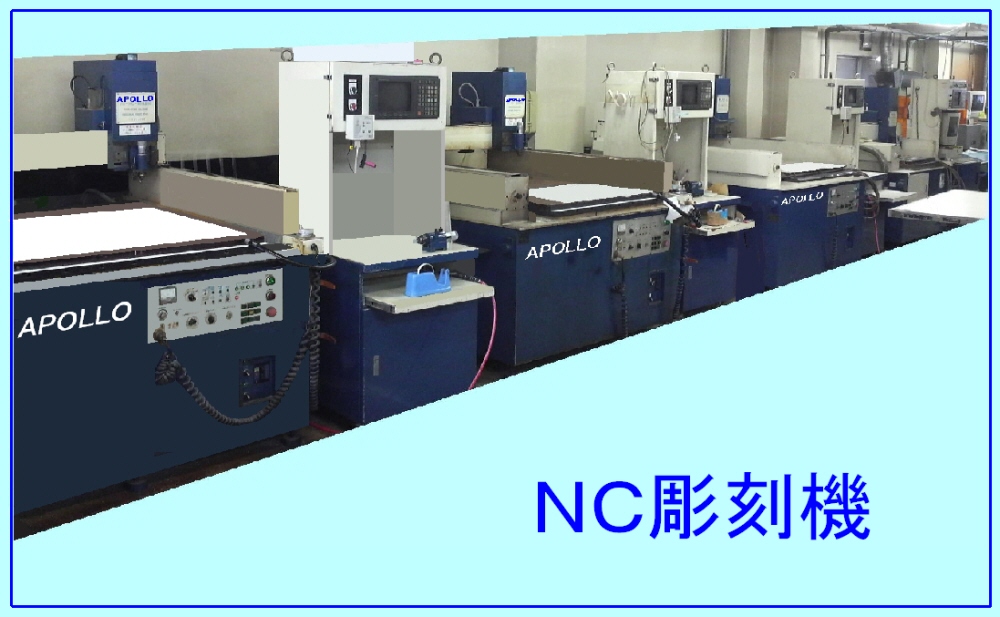

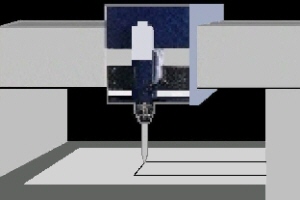

NC彫刻機
数値制御装置
nc-tyoukokuki-128x78
文字彫刻
図彫刻
moji-tyoukoku

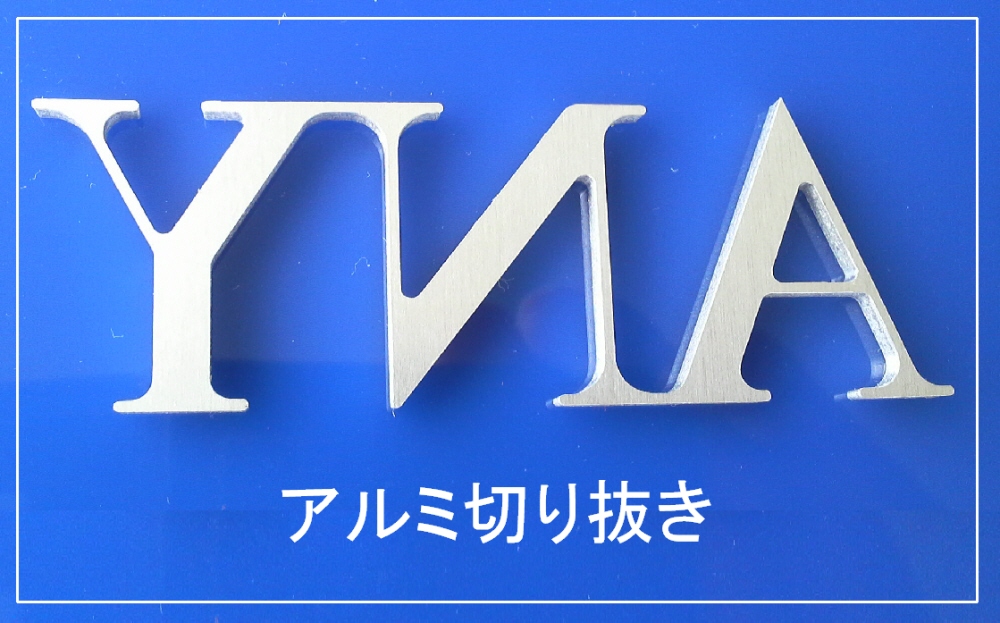

孔加工・切抜き
アルミ銘板
kirinuki-1-128X78
かたち自由
プレス金型不要
kirinuki-3-128X78

アルミ銘板加工において、2D-CADとNC彫刻機械を利用する利点として、形状・サイズ毎の金型は不要のため初期コストが少なくすみます。多品種少量生産のアルミ銘板に適しています。オーダーメードの形状をデータ保存します、いつでも再製作することができます。NC彫刻機械で切り抜かれたアルミ銘板は、切断面の切り口が滑らかに仕上がり、金型の抜きで発生しやすい、返しや反りがないため安心して使用できます。CAMソフトで切抜きパスを作成して、Gコードに変換し、NC機械で彫刻及び加工の作業を行います。NC装置で切削工具の刃先の動作を座標値で定義します。物体の位置方位姿勢等を制御量とし目標値に追従するよう自動で作動機構ので文字彫り、孔加工アルミ加工。サーボモータで位置、方位、姿勢などを制御量とし目標値に追従自動で作動するNC機械で加工します。1,000分台加工も可能です。アルミ切抜き加工・切削加工・各種アルミ銘板製作。



アルミ銘板|製作事例

油圧機械装置
産業機械油圧装置
アルミ銘板
yuatu-kikai
製鉄所設備
熱処理装置
アルミ銘板
blast-furnace1
鍛造機械装置
金属鍛圧成形機
アルミ銘板
forging1
高周波焼入れ装置
ソルト焼入れ
アルミ銘板
heat-treatment

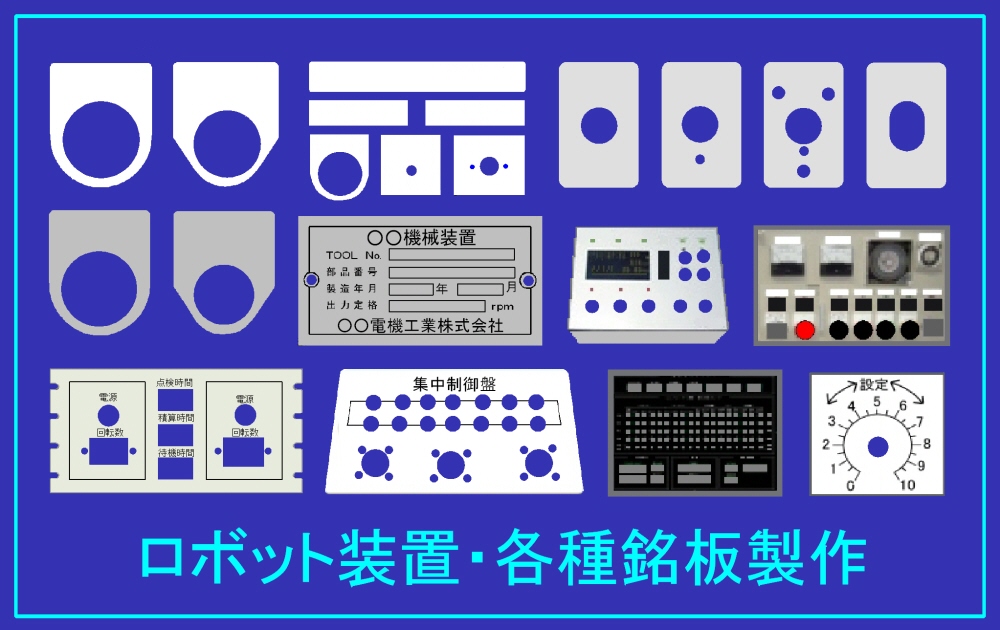

ロボット設備
自動化システム
アルミ銘板
robot
コンビナート
化学コンビナート
アルミ銘板
kombinat1

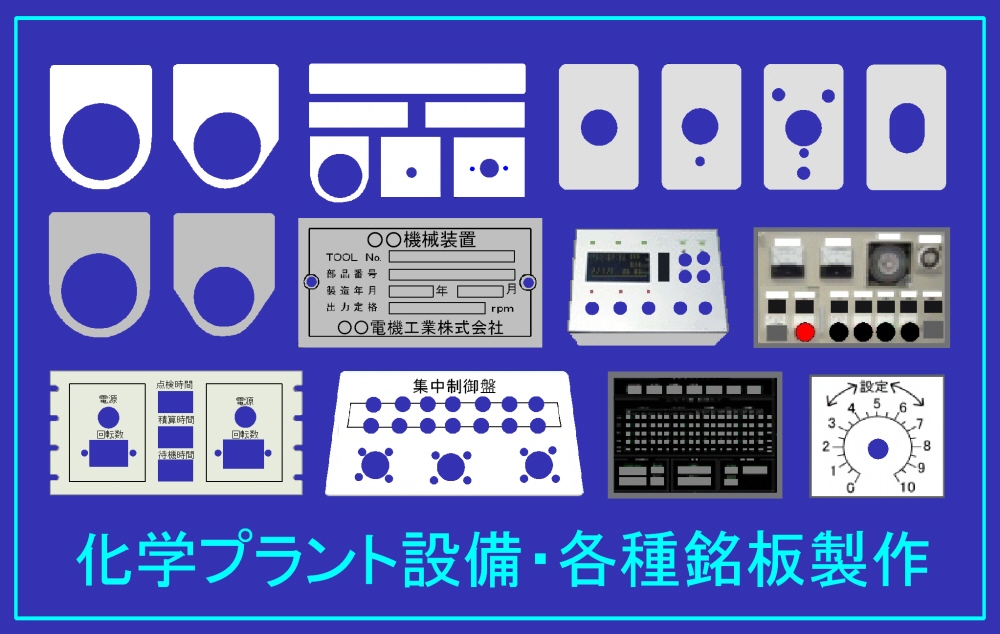

化学プラント
石油プラント
アルミ銘板
plant.

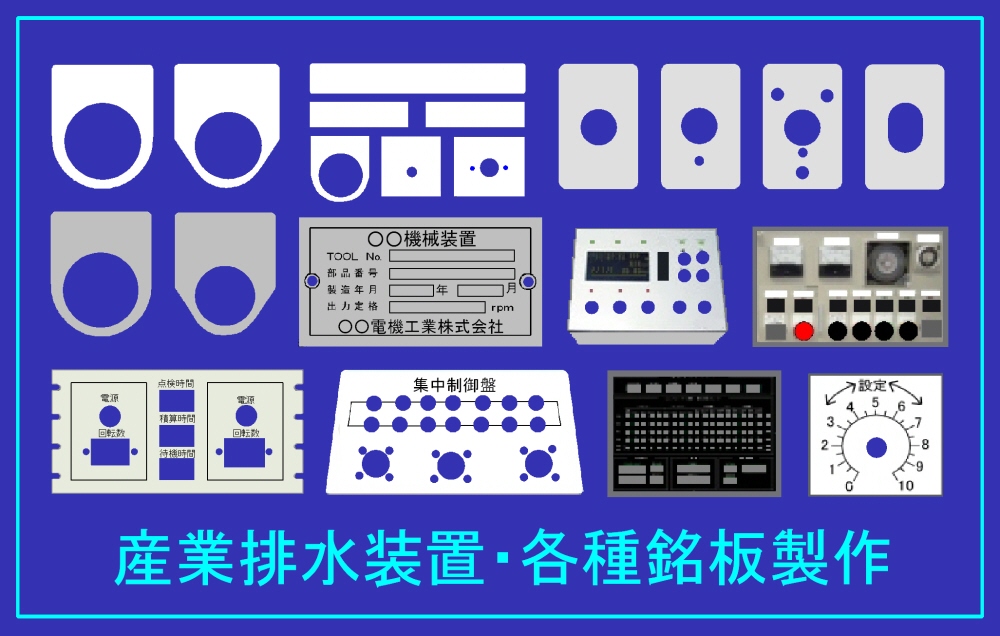

産業排水処理
水処理設備
アルミ銘板
water-treatment1

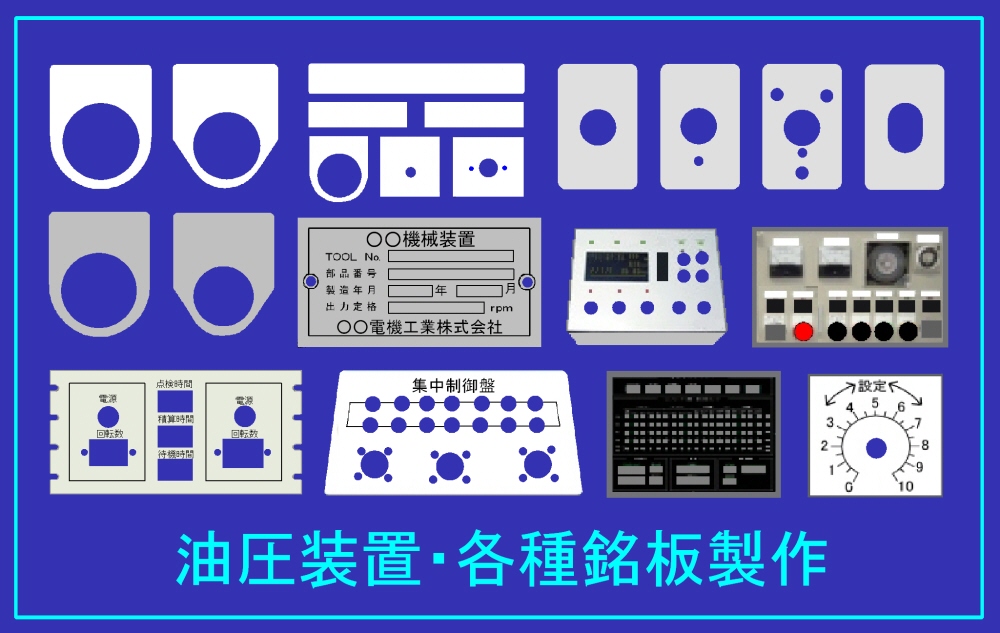

油圧装置
ソレノイド
アルミ銘板
aeon-beam-sputter
産業機械
建設機械
アルミ銘板
seiyaku-jyuten-southi
アルミニウムは比強度(単位重量当りの強度)が大きいため、輸送機器や建築物などの構造材料として多く使用されています。アルミは耐食性が高いと言われており、船舶や海洋開発分野で多く使用されています。アルミは切削加工性が非常に良いので、アルミ切削加工部品やアルミ銘板などに多く利用します。

FAX 0532-55-3677 原稿をお送りください。御見積りいたします。
