バルブ 開閉表示 法律
2025年6月23日
「バルブの開閉表示」に関する法律や基準は、主に労働安全衛生法や消防法、高圧ガス保安法などの関連法規で定められています。以下に主な関連法規と要点を整理します。
■ 1. 労働安全衛生法（安衛法）
施行規則・指針・ガイドラインにより、バルブの開閉状態が視認できるようにすることが求められる場合があります。
-
対象：高温・高圧の流体、危険物、有害物質を取り扱う設備
-
要求：誤操作を防ぐため、バルブの開／閉状態を明確に表示する（表示板・インジケータなど）
-
根拠例：
-
機械等安全規則第1条（機械の表示義務）
-
安全表示に関するJIS（例：JIS Z9101 安全標識）
-
■ 2. 消防法（危険物規制）
危険物施設（例：屋外タンク、地下タンク）では、バルブの開閉表示が義務付けられていることがあります。
-
消防法施行令 第12条などにより、バルブが誤って操作されないようにすることが求められます。
-
特に「危険物施設の技術上の基準」では、表示板やロック機構の設置が望ましいとされます。
■ 3. 高圧ガス保安法
高圧ガスを取り扱う設備において、バルブの状態が明確にわかるようにすることが定められています。
-
施行規則および関係告示にて、安全装置や操作機構の明確化が必要とされています。
-
表示例：開閉方向を示す矢印、色分け、状態表示板など。
■ 4. その他の参考基準・規格
-
JIS B8370（一般産業用バルブの表示方法）
-
JIS Z9101（安全標識）
-
ISO 10610（バルブ識別・開閉表示）
■ 表示方法の実例
| 表示方法 | 内容 |
|---|---|
| 開閉インジケータ | メカニカル表示器で開/閉を明示 |
| 表示板（ネームプレート） | 「開」「閉」「操作禁止」など |
| 色分け | 「赤＝閉」「緑＝開」など国際基準に準拠 |
| ロック機構 | 誤操作防止としての併用 |
■ まとめ：設置の法的義務と実務
| 法規 | 表示義務の有無 | 主な規定 |
|---|---|---|
| 労働安全衛生法 | あり（機械安全） | 安全管理上の視認性 |
| 消防法 | 場合による | 危険物施設の安全基準 |
| 高圧ガス保安法 | あり | 操作の明確化が求められる |
🔶 化学プラントにおけるバルブ開閉表示の法的根拠と基準
■ 1. 労働安全衛生法関連
● 法令・規則：
-
労働安全衛生法（機械設備の安全確保）
-
労働安全衛生規則 第107条〜第112条
-
化学設備の構造規格（厚生労働省告示第197号）
● 要求事項：
-
バルブなどの操作機器は「操作の状態が一目で分かるようにする」こと。
-
開閉状態や開閉方向を明示すること。
-
誤操作による事故防止のため、表示板やロック装置を用いる。
● 実務例：
-
各バルブに「開」「閉」表示板の設置（アクリル・金属製が一般的）
-
色分け（開：緑、閉：赤）
-
バルブ位置指示器（インジケータ）を併設
■ 2. 高圧ガス保安法（該当設備の場合）
● 法令・規則：
-
高圧ガス保安法
-
一般高圧ガス保安規則
-
液化ガス設備の技術基準（告示）
● 要求事項：
-
高圧ガス設備のバルブは、操作状態が「明示」されること。
-
配管系統図との整合性も重要（バルブ番号・方向の表示）
■ 3. 業界ガイドライン・規格
● JISやISOに基づいた表示が推奨されます：
-
JIS B8370：一般産業用バルブの表示方法
-
JIS Z9101：安全標識に関する規格
-
ISO 10610：バルブの識別と位置表示
● 化学工業会・設備協会等のガイドライン例：
-
「化学プラント安全設計ガイドライン」
-
「プロセス安全管理指針（PSM）」：バルブ表示・操作管理も対象
🔶 表示例（化学プラントでの実務仕様）
| 表示タイプ | 内容 |
|---|---|

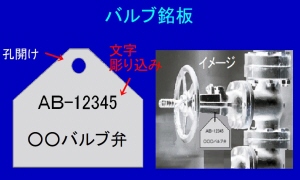

| ネームプレート | 「開」「閉」「操作禁止」「緊急遮断用」など |
| インジケータ | ハンドル連動で状態表示（メカ式や電気式） |
| 色分け表示 | JIS標準：赤＝閉、緑＝開、黄＝注意 |
| バルブ番号 | 配管図と対応（例：V-101、V-201など） |
| 操作方向表示 | ハンドルに「←開」「→閉」など刻印またはラベル |
🔶 遵守のポイント（まとめ）
| 項目 | 内容 |
|---|---|
| 表示の明確性 | 遠くからでも開閉状態が確認できること |
| 恒久性 | 熱・薬品・紫外線に耐える材質（ステンレス、アクリル等） |
| 保守性 | 表示が劣化・破損しにくく、定期点検可能な構造 |
| 誤操作防止 | ロック、色、警告標識などとの併用が望ましい |
