記名板にLEDなどの照光機能を組み込んだ銘板のことです。暗所や夜間にも視認性を確保するために用いられ、主に制御盤・操作パネル・装置の状態を示す押しボタンスイッチなどに取り付けられます

🔍 主な特徴

• LEDなど光源内蔵：記名板の背面や内部にLEDが入り、文字やアイコンが浮かび上がる仕様です

• 高視認性・夜間対応：視認が難しい環境下でも情報を確認できます

• 耐久性：金属や耐熱プラスチックの素材を使用し、LEDの長寿命設計により過酷環境にも強い

• カスタマイズ可能：表示する文字・記号の内容、光の色やパターンまで機器に応じて対応可能

• 省エネ設計：LED採用で電力消費は抑えつつ、長時間使用に耐えます

⚙️ 構造と使用方法

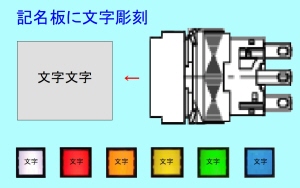

• レンズユニットに「色板（カラーフィルタ）＋記名板＋レンズケース」の構成となっており、直接彫刻の他にも記名フィルムを挿入するタイプが存在します

• 記名板の交換やメンテナンスは、工具（+ドライバーや専用治具）を用いて簡単に取り外し・再装着が可能です

🛠 採用例（メーカー／製品）

• IDEC φ22 TW／HWシリーズ 照光押しボタンスイッチ

  • φ22径の押ボタンスイッチで記名板（突形・角形）を内蔵。LEDはAC/DC対応で、幅広い用途に対応（例：ALW2B2220DPW、HW2P-1M2A）jp.idec.com+12jp.idec.com+12fujielectric.co.jp+12

• 富士電機 φ16／φ22 コマンドスイッチAHシリーズ

  • 乳白色記名板を標準装備し、彫刻や貼り付けフィルム方式に対応。スリム設計＆高信頼性構造monotaro.com+2fujielectric.co.jp+2monotaro.com+2

• 富士電機 AM22／DM22シリーズ

  • 前面締付ナット方式で記名板の追加・交換が簡単。高輝度LED「ぴかりくん」搭載【LED照光】fujielectric.co.jp

✅ 利用するメリット

🔧 選定時の留意点

• 表示色・光の輝度：操作内容やISO安全色に則った色選択が必要（例：赤＝停止／非常停止、緑＝起動など）maruyasu-elc.co.jp

• 規格・保護等級：UL、CSA、TÜV、CEなどの認証や、IP等級に基づく耐環境性能の確認が重要

• 交換・メンテナンス方法：記名板や色板の取り外し手順、交換部品の入手性を確認（例：取外し工具DN7Y020）idecjpn.my.site.com+15adwecs.jp+15fujielectric.co.jp+15

• 盤への組込みスペース：奥行・径サイズ（φ16～φ30）がパネルの板厚・穴径に適合するか確認が必要

📌 まとめ

「昭光式記名板」は、照光機能付きの識別板で、暗所対応・安全性向上・操作ミス防止などに優れる優れたソリューションです。IDECや富士電機など、豊富な選択肢が揃っており、用途に応じた最適なタイプを選べます。
