原子炉の構造

1.燃料棒

・ウランやプルトニウムなどの核燃料が用いられる。

・核分裂反応によってエネルギーが放出される。

2.制御棒

・中性子を吸収することで、核分裂反応を制御する。

・主にホウ素やカドミウムが使用される。

3.冷却材

・原子炉内の熱を運び出す役割を果たす。

・水、重水、ナトリウム、またはガスが使用される。

4.圧力容器

・原子炉の中心部分を囲む構造で、放射性物質を外部に漏らさないように設計されている。

5.蒸気発生器

・原子炉からの熱を利用して水を蒸気に変える装置。

・蒸気はタービンを回して発電に使用される。

6.格納容器

・原子炉全体を包み込むシールドで、放射線や放射性物質の外部漏出を防ぐ。

原子炉の種類

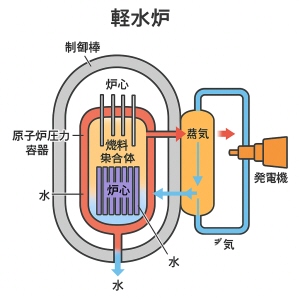

1.軽水炉 (PWR/BWR)

・一般的な商業原子炉で、冷却材や減速材として軽水を使用。

・PWR（加圧水型炉）とBWR（沸騰水型炉）の2種類がある。

2.重水炉 (CANDU)

・重水を減速材・冷却材に使用。

・燃料として天然ウランが利用可能。

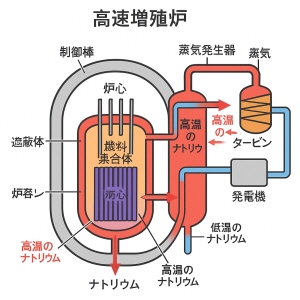

3.高速増殖炉

・核燃料を効率的に利用し、プルトニウムを生成する能力を持つ。

4.高温ガス冷却炉 (HTGR)

・高温を得られる原子炉で、水素製造などの用途も視野に入れている。

安全対策

・緊急冷却装置：冷却材が失われた場合に核燃料を冷却するためのシステム。

・多重防護：物理的なバリアと安全装置を何層にも設ける。

・フィルターベントシステム：非常時に放射性物質を減少させながら排出する仕組み。
