アナログ式の目盛板例
2022年9月19日
アクリル彫刻銘板参考例、ダム水量表示板

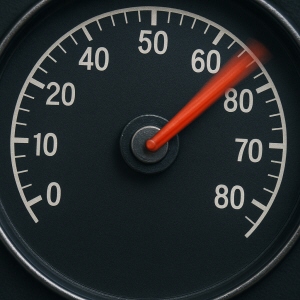

ダムや配水池など、視覚的に確認できる大きな針と目盛

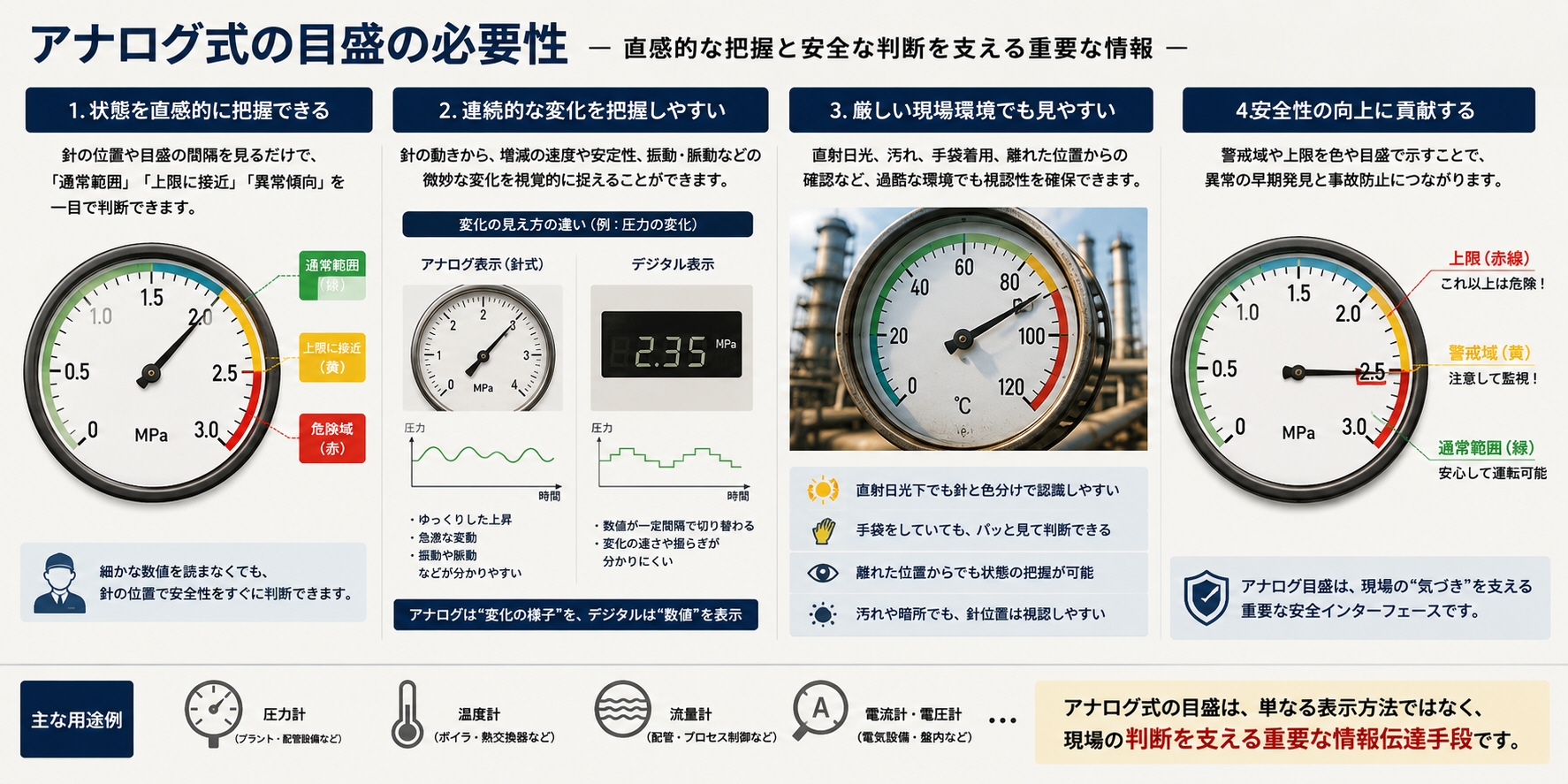

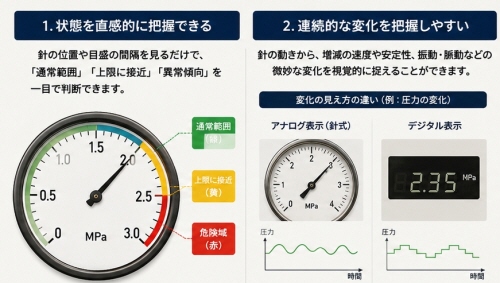

アナログ式の目盛は、数値を正確に読むためだけでなく、状態の変化を直感的に把握するために重要です。針の位置や目盛の間隔を見ることで、「通常範囲にあるか」「上限に近づいているか」「急に変化しているか」を一目で判断できます。特に圧力計、温度計、流量計、電流計などの設備では、作業者が細かな数値を読まなくても、針が警戒域へ近づいていることを素早く認識できます。
また、アナログ目盛は連続的な変化を表現しやすい点も特長です。デジタル表示では数値が一瞬ごとに切り替わりますが、アナログ表示では針の動きそのものから増減の速度や安定性を把握できます。振動、脈動、ゆっくりした上昇なども視覚的に分かりやすく、設備の異常兆候を早期に見つける助けになります。
さらに、現場では直射日光、汚れ、手袋着用、離れた位置からの確認など、必ずしも細かな数字を読める環境とは限りません。そのため、太い目盛線、色分けされた許容範囲、赤線による上限表示などを備えたアナログ式の目盛は、視認性と安全性の向上に役立ちます。アナログ目盛は、単なる表示方法ではなく、現場の判断を支える重要な情報伝達手段です。
照光式目盛板は昼夜を問わず遠くからも目盛りを確認することができるためデジタル化の時代でも使用されています。
アナログ目盛板
アナログ目盛板（針や目盛りで値を表示する計器）のメリットには、以下のような点があります：
1. 直感的な読み取りが可能
・目盛りの位置や針の角度を見るだけで、現在の値を直感的に把握できる。
・全体の変化やトレンド（増加・減少）を視覚的に理解しやすい。
2. 相対的な変化が把握しやすい
・基準点や目盛りとの比較により、値の変動を視覚的に捉えられる。
・たとえば「針が半分の位置にある」「最大値の3分の1」というように、大まかな感覚で把握可能。
3. 電源不要の場合がある
・完全な機械式のアナログ計器は電源が不要で、停電時や電力供給が不安定な状況でも使用可能。
4. 視認性の広さ
・適切に設計されたアナログ計器は、遠くからでも目盛りと針の位置が分かるため、作業中でも値を確認しやすい。
・照明が弱い場合でも、適切な反射板や色使いで見やすい設計が可能。
5. 単純な構造で高耐久性
・機械式アナログ計器は電子部品が少なく、過酷な環境（高温、振動、湿度）でも動作する場合が多い。
6. 動作中の異常が視覚的に分かりやすい
・針の異常な振れや停止が、計器の故障や測定対象の異常を示す場合があり、すぐに察知できる。
7. デジタルでは得られにくい感覚的なフィードバック
・アナログ計器は、針の動きや速度から値の変化の速度感が伝わるため、プロセス制御やリアルタイムの調整が必要な場面に適している。
アナログ目盛板は、デジタル表示と比べると「正確さよりも感覚的な把握を重視する」場面で特に効果を発揮します。
 |
