計装盤用

2014年 1月 29日

銘板一覧-グレー500
プラント設備における各種センサ等の情報を表示、監視、解析、情報伝送する計装盤で使用する銘板

<計装盤に使用される銘板事例>

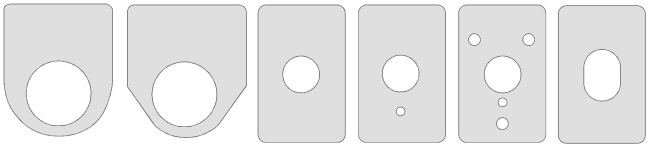

ダルマ銘板 =取付用孔30.5mm 取付用孔25.5mmのダルマ形状の銘板 焼付塗装材の裏面文字彫刻
タンザク銘板 10×40 mm  10×50mm   12×40 mm  12×50mm 焼付塗装材の裏面文字彫刻
押しボタン用  取付用孔5.5mm 取付用孔6.5mm 取付用孔12.5mm 取付用孔17.3mm 取付用孔22.0mm
表  示  灯  用 = 取付用孔8.0mm 取付用孔12.3mm  取付用孔15.0mm 16.0mm(止め穴付き)
ドングルスイッチ用  取付用孔6.5mm  取付用孔12.5
ロータリースイッチ用 = 取付用孔6.5/2.2mm  取付用孔10.5/3mm  取付用孔10.5/4.5/3mm
スナップスイッチ用 = 20×40 mm取付用孔12.5mm  20×45 mm取付用孔12.5mm
照光式押ボタン = 12×18 mm板厚1mm   27×27 mm板厚1mm   34×34mm板厚1mm  36×36mm板厚1mm

ダルマ・スナップ・スイッチ・ドングル・押ボタン・ロータリー・表示灯・照光式押ボタン・キーロック・各種銘板
ダルマ&スナップ 650

<銘板製作方法>
◆アクリル白吹き焼付け塗装板に裏面彫刻、ラッカー充填、両面テープ装着
◆使用ソフトウェアと設備=2D-CADでデータ作成、数値制御装置のNC彫刻機で製作
◆銘板の種類=タイトル銘板、タンザク銘板、ダルマ銘板、昭光銘板など

<計装盤>
◆計装盤は、プラント設備における各種センサ等の情報を表示、監視、解析、情報伝送するものです。
◆コントローラ、調節計、データ・レコーダ、モニタなど区分的に、機器、各種スイッチ、インタフェイス・リレー等を収納。
◆シーケンス制御で一連の操作を順序に従って自動的に次々と適切に行なわれます。
◆人の代わりとして目や耳の働きをするセンサー、センサーからの信号を神経のように変換し伝達するループ機器。
◆情報をまとめ頭脳の働きをする制御機器、各装置への電源を供給する電源装置。
◆レギュレータ、オイラー、フィルター、圧力スイッチ、水位レベル計、圧力、流量レベル計など。

シーケンサー盤、 化学プラント計装盤 、産業 プラント設備、工場各種プラント計装システム、
各種FAシステム・中央計装盤、等の各種計装盤の銘板製作。

経済活動や日常の生活に必要な品物を作りだす生産工場の行程を制御するため、計測機器やマイコンシステム等を
装備した計装盤には各種銘板が使用されています。
