配電盤類の銘板

日本配電盤工業規格の制御盤用ボタンスイッチ・セレククタスイッチ用銘板-2図

2014年 9月 18日

<定義>

制御盤用ボタンスイッチ・セレククタスイッチ用銘板・・・スイッチ本体と一緒に取り付け、用途・機能を表したもの。

FAX 0532-55-3677へ原稿をお送りください。御見積りいたします。



アクリル材・白吹き板
材料厚み 2㎜
裏面に文字彫刻
push-button switch-PW- acrylic
アルミ材・アルマイト処理板
材料厚み 1㎜
表面に文字彫刻
push-button switch-PW- alumi

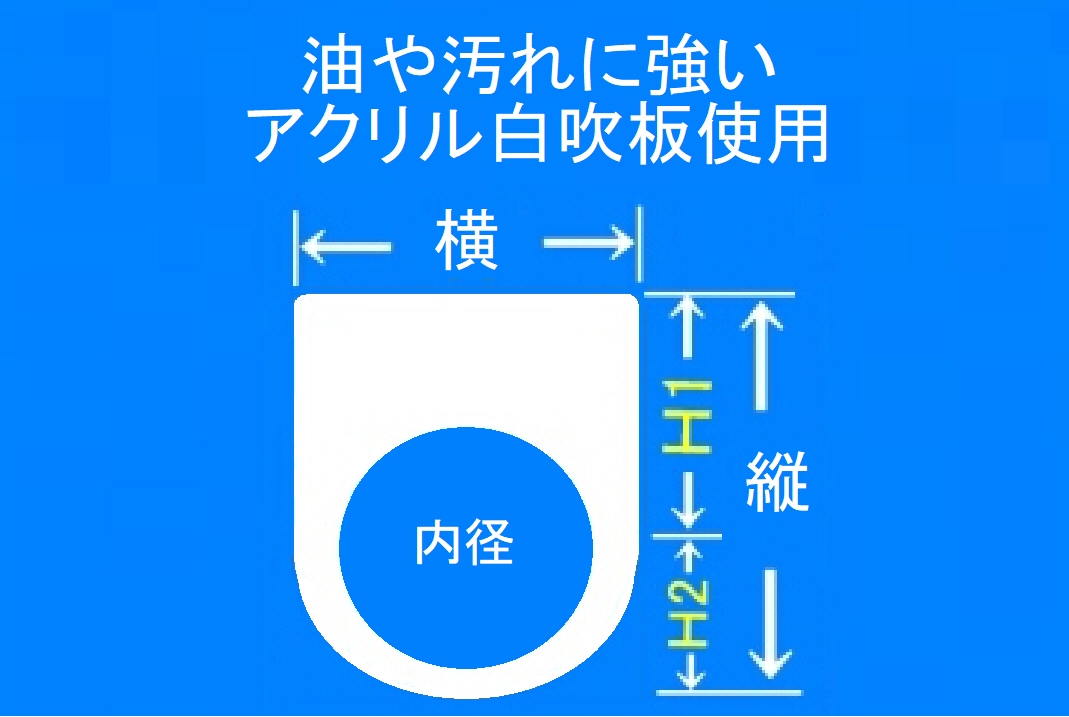

<名称銘板及び用途銘板の寸法>


・0941      Φ 31 ㎜   W 44 ㎜   H 50 ㎜    H1= 30 ㎜   H2 = 20 ㎜


・0942      Φ 31 ㎜   W 44 ㎜   H 56 ㎜    H1= 36 ㎜   H2= 20 ㎜


・0943      Φ 26 ㎜   W 40 ㎜   H 45 ㎜    H1= 29 ㎜   H2 = 16 ㎜


・0944      Φ 26 ㎜   W 40 ㎜   H 50 ㎜    H1= 34 ㎜   H2 = 16 ㎜


・0945      Φ 23 ㎜   W 34 ㎜   H 40 ㎜    H1= 25 ㎜   H2 = 15 ㎜


・0946      Φ 23 ㎜   W 34 ㎜   H 45 ㎜    H1= 30 ㎜   H2 = 15 ㎜


・0947      Φ 23 ㎜   W 40 ㎜   H 45 ㎜    H1= 29 ㎜   H2 = 16 ㎜


・0948      Φ 23 ㎜   W 40 ㎜   H 50 ㎜    H1= 34 ㎜   H2 = 16 ㎜


各種制御用ボタンスイッチ

Φ 25 ㎜
Φ 30 ㎜
スイッチ・表示灯switch-01-128X110
Φ 25 ㎜
Φ 30 ㎜
スイッチ・表示灯
switch-02-128X110
Φ 25 ㎜
Φ 30 ㎜
スイッチ・表示灯
switch-03-128X110
Φ 25 ㎜
Φ 30 ㎜
操作用スイッチ
switch-04-128X110
Φ 25 ㎜
Φ 30 ㎜
操作用スイッチ
switch-05-128X110

日本配電盤工業規格の制御盤用ボタンスイッチ・セレククタスイッチ用銘板-1図

2014年 9月 18日

<定義>

制御盤用ボタンスイッチ・セレククタスイッチ用銘板・・・スイッチ本体と一緒に取り付け、用途・機能を表したもの。

FAX 0532-55-3677へ原稿をお送りください。御見積りいたします。



アクリル材・白吹き板
材料厚み 2㎜
裏面に文字彫刻
push-button switch-P- acrylic
アルミ材・アルマイト処理板
材料厚み 1㎜
表面に文字彫刻
push-button switch-P- alum

<名称銘板及び用途銘板の寸法>


・0932      Φ 31 ㎜   W 40 ㎜   H 50 ㎜    H1= 30 ㎜   H2 = 20 ㎜


・0933      Φ 31 ㎜   W 40 ㎜   H 56 ㎜    H1= 36 ㎜   H2= 20 ㎜


・0934      Φ 26 ㎜   W 32 ㎜   H 45 ㎜    H1= 29 ㎜   H2 = 16 ㎜


・0935      Φ 26 ㎜   W 32 ㎜   H 50 ㎜    H1= 34 ㎜   H2 = 16 ㎜


・0936      Φ 23 ㎜   W 30 ㎜   H 40 ㎜    H1= 25 ㎜   H2 = 15 ㎜


・0937      Φ 23 ㎜   W 30 ㎜   H 45 ㎜    H1= 30 ㎜   H2 = 15 ㎜


・0938      Φ 23 ㎜   W 32 ㎜   H 45 ㎜    H1= 29 ㎜   H2 = 16 ㎜


・0939      Φ 23 ㎜   W 32 ㎜   H 50 ㎜    H1= 34 ㎜   H2 = 16 ㎜


・0940      Φ 16.5 ㎜   W 24 ㎜   H 34 ㎜    H1= 22 ㎜   H2 = 12 ㎜




各種制御用ボタンスイッチ

Φ 25 ㎜
Φ 30 ㎜
緑押釦スイッチswitch-01-128X110
Φ 25 ㎜
Φ 30 ㎜
黒押釦スイッチ
switch-02-128X110
Φ 25 ㎜
Φ 30 ㎜
赤押釦スイッチ
switch-03-128X110
Φ 25 ㎜
Φ 30 ㎜
切替押釦スイッチ
switch-04-128X110
Φ 25 ㎜
Φ 30 ㎜
ロック式押し釦
switch-05-128X110



日本配電盤工業規格の名称銘板及び用途銘板

2014年 9月 17日

配電盤、分電盤、制御盤等に取り付ける名称銘鈑、用途銘鈑、制御用ボタンスイッチ、セレクタスイッチ用銘鈑
及び制御用トグルスイッチ用銘鈑で材質が樹脂製のものについて、日本配電盤工業会で定められています。

<定義>
名称銘鈑・・・配電盤に取り付け、その用途・機能等を表したもの。
用途銘鈑・・・配電盤に取り付けた機器の周辺に取り付け、その機器の用途・機能等を表したもの。

FAX 0532-55-3677へ原稿をお送りください。御見積りいたします。

tanzaku-300

参考サイズ<名称銘板及び用途銘板の寸法>


・0896      縦      6.3 ㎜  ×   横   20.0  ㎜      文字高  3.5 ㎜


・0897      縦      8.0 ㎜  ×   横   25.0  ㎜      文字高  4.0 ㎜


・0898      縦   10.0 ㎜   ×   横   25.0  ㎜       文字高   5.0  ㎜


・0899      縦   10.0 ㎜   ×   横   31.5 ㎜     文字高   5.0  ㎜


・0900      縦   10.0 ㎜   ×   横   40.0  ㎜      文字高   5.0  ㎜


・0901      縦   12.5 ㎜   ×  横   31.5 ㎜       文字高   6.0  ㎜


・0902      縦   12.5  ㎜  ×  横   40.0 ㎜       文字高   6.0  ㎜


・0903      縦   12.5  ㎜  ×  横    50.0 ㎜      文字高   6.0  ㎜


・0904      縦   16.0  ㎜  ×  横   40.0 ㎜       文字高   8.0  ㎜


・0905      縦   16.0  ㎜  ×  横    50.0 ㎜      文字高   8.0  ㎜


・0906      縦   16.0  ㎜  ×  横    63.0 ㎜      文字高   8.0  ㎜


・0907      縦   16.0  ㎜  ×  横    80.0 ㎜      文字高   8.0  ㎜


・0908      縦   20.0  ㎜  ×  横    50.0 ㎜        文字高   10.0  ㎜


・0909      縦   20.0  ㎜  ×  横    63.0 ㎜        文字高   10.0  ㎜


・0910      縦   20.0  ㎜  ×  横    80.0 ㎜        文字高   10.0  ㎜


・0911      縦   20.0  ㎜  ×  横  100.0 ㎜       文字高   10.0  ㎜


・0912      縦   25.0  ㎜  ×  横   63.0 ㎜        文字高   12.0  ㎜


・0913      縦   25.0  ㎜  ×  横   80.0 ㎜        文字高   12.0  ㎜


・0914      縦   25.0  ㎜  ×  横  100.0 ㎜       文字高   12.0  ㎜


・0915      縦   25.0  ㎜  ×  横  125.0 ㎜         文字高   12.0  ㎜


・0916      縦   25.0  ㎜  ×  横  160.0 ㎜         文字高   12.0  ㎜


・0917      縦   31.5  ㎜  ×  横     80.0 ㎜         文字高   16.0  ㎜


・0918      縦   31.5  ㎜  ×  横  100.0 ㎜           文字高   16.0  ㎜


・0919      縦   31.5  ㎜  ×  横  125.0 ㎜           文字高   16.0  ㎜


・0920      縦   31.5  ㎜  ×  横  160.0 ㎜     文字高   16.0  ㎜


・0921      縦   31.5  ㎜  ×  横  200.0 ㎜         文字高   16.0  ㎜


・0922      縦   40.0  ㎜  ×  横  160.0 ㎜         文字高   20.0  ㎜


・0923      縦   40.0  ㎜  ×  横  200.0 ㎜         文字高   20.0  ㎜


・0924      縦   40.0  ㎜  ×  横  250.0 ㎜         文字高   20.0  ㎜


・0925      縦   50.0  ㎜  ×  横  200.0 ㎜         文字高   25.0  ㎜


・0926      縦   50.0  ㎜  ×  横  250.0 ㎜         文字高   25.0  ㎜


・0927      縦   50.0  ㎜  ×  横  315.0 ㎜        文字高   25.0  ㎜


・0928      縦   63.0  ㎜  ×  横  200.0 ㎜         文字高   30.0  ㎜


・0929      縦   63.0  ㎜  ×  横  250.0 ㎜         文字高   30.0  ㎜


・0930      縦   63.0  ㎜  ×  横  315.0 ㎜         文字高   30.0  ㎜


・0931      縦   63.0  ㎜  ×  横  400.0 ㎜         文字高   30.0  ㎜
