アクリル・ダルマ

銘板製作|アクリル・ダルマ

2015年 5月 13日
P型アクリル
一般形状
ダルマ銘板
daruma-p
PW型アクリル
角形状
ダルマ銘板
daruma-pw
白地アクリル
焼付け塗装
ダルマ銘板
daruma-p

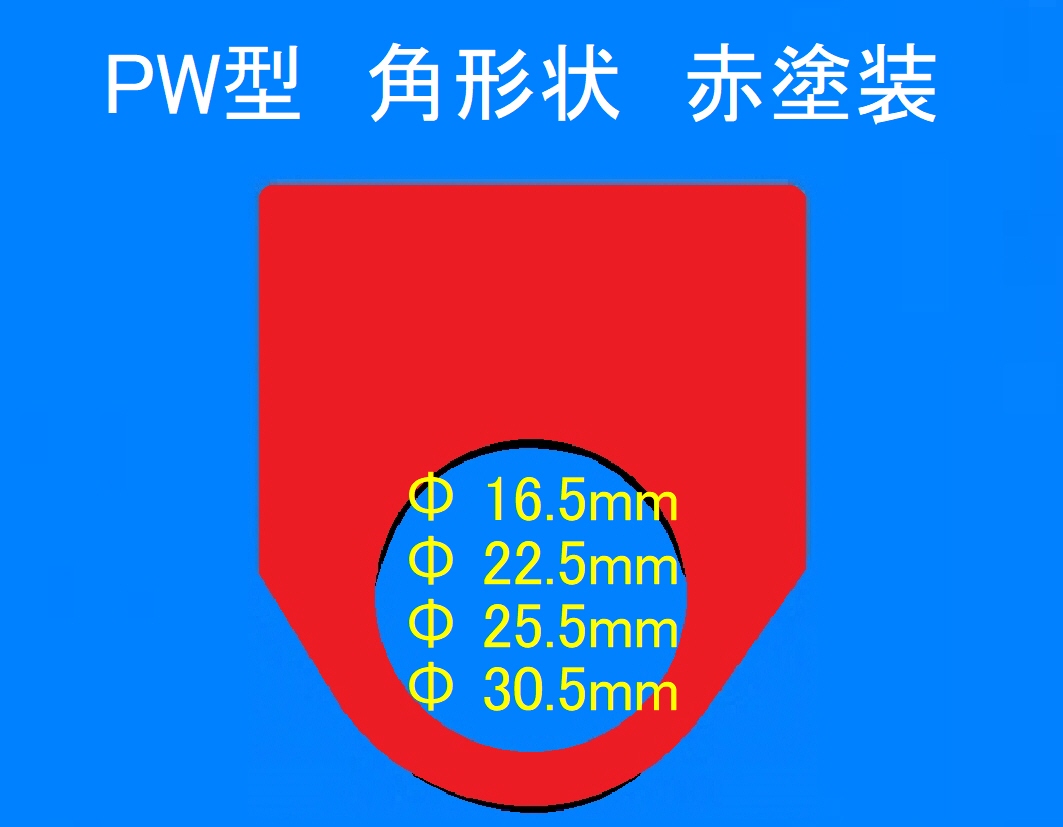

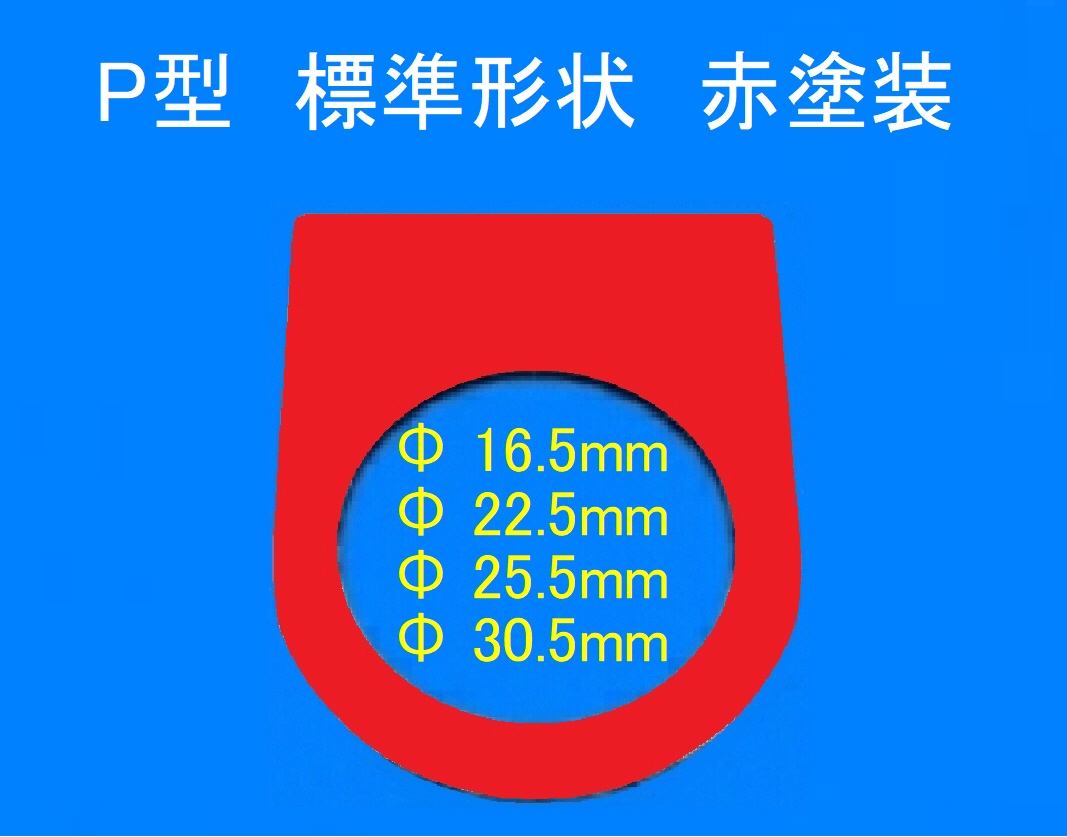

赤地アクリル
焼付け塗装
ダルマ銘板
daruma-red

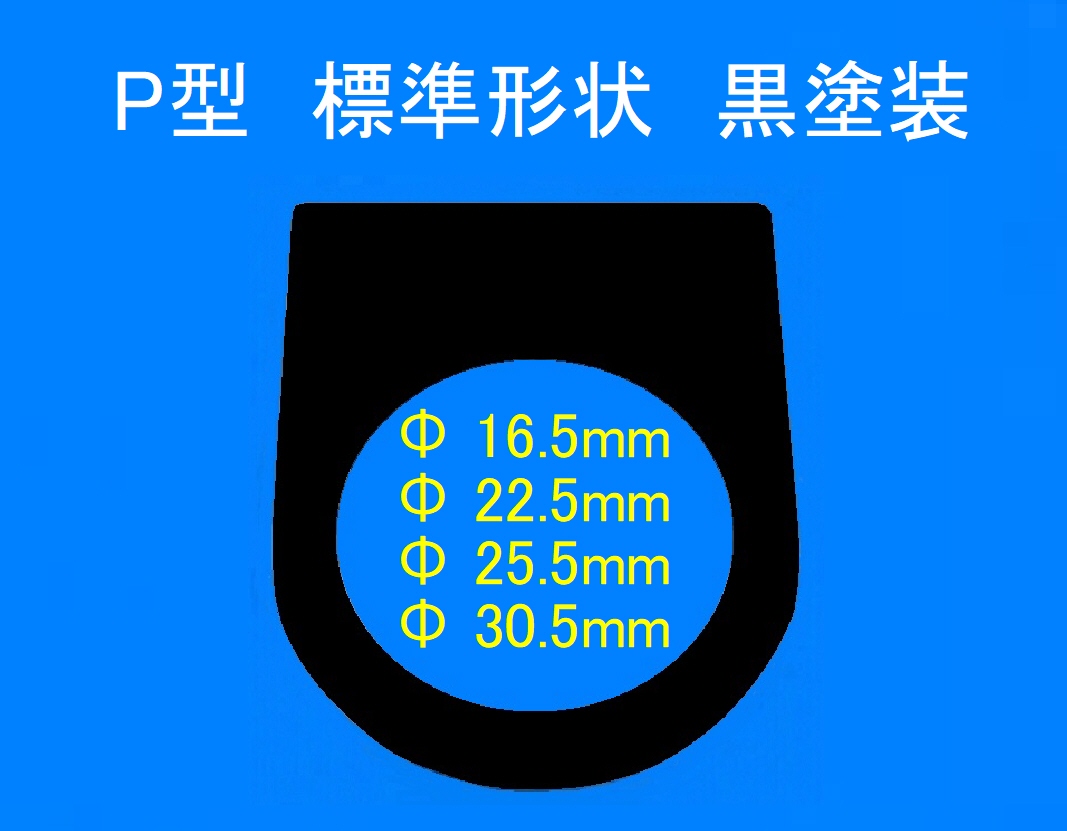

黒地アクリル
焼付け塗装
ダルマ銘板
daruma-black

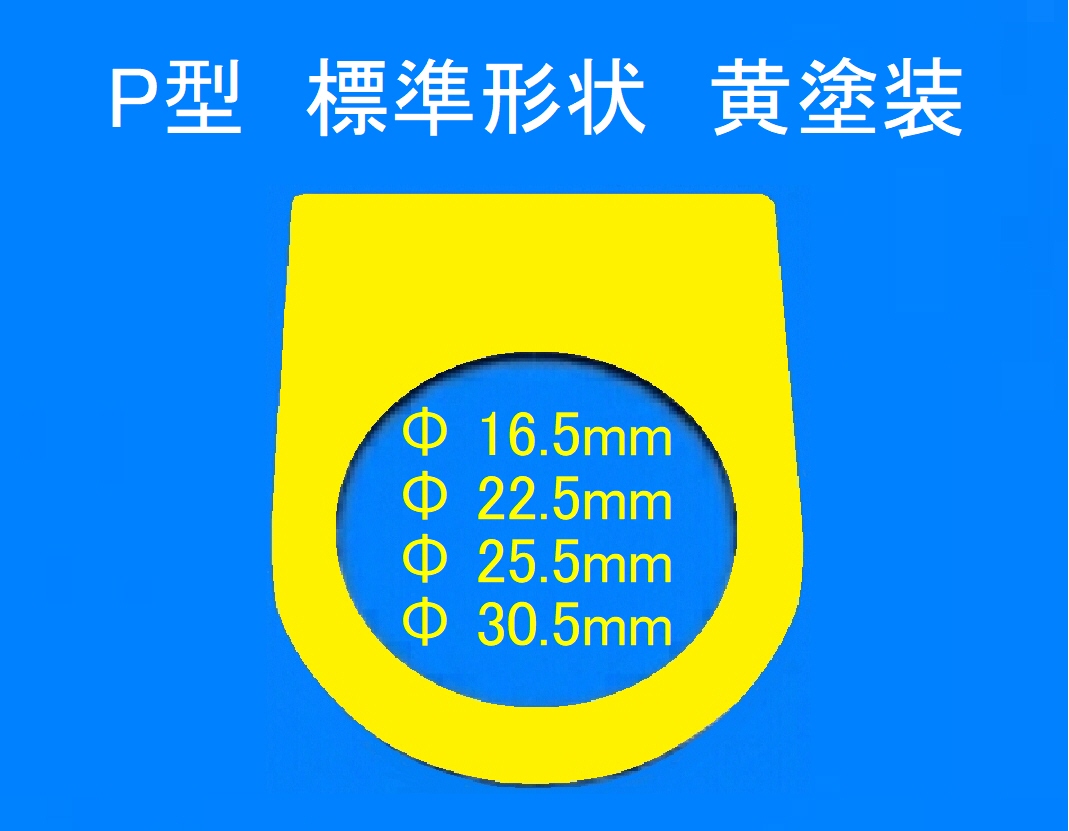

黄地アクリル
焼付け塗装
ダルマ銘板
daruma-yellow

ダルマ銘板、メガネ銘板、エプロン銘板など呼ばれています。


ダルマ銘板とは、制御盤、電気機器、産業用機器などに取り付ける押しボタンスイッチ、セレクタスイッチ、非常停止スッチ、
LED照光式などの名称、用途を表示するための銘板をいいます。スイッチをはめ込む孔が開き、形状がダルマに似ている
ための一般的にダルマ銘板と呼ばれます。地方によりエプロン銘板、コマンド銘板ともいわれます。材質はアクリルとアルミ
があります。彫刻方式でダルマ銘板を製作、多品種少量作成に適しています。


アクリル・ダルマ銘板
◆ダルマ銘板とは、ダルマ形状のスィッチ用の銘板です。
◆アクリルのダルマ銘板は、白吹きの焼付け塗装されたアクリル板をレーザー加工機で型抜きします。
◆レーザ型抜きのため1枚より任意のサイズでダルマ銘板を製作できます。

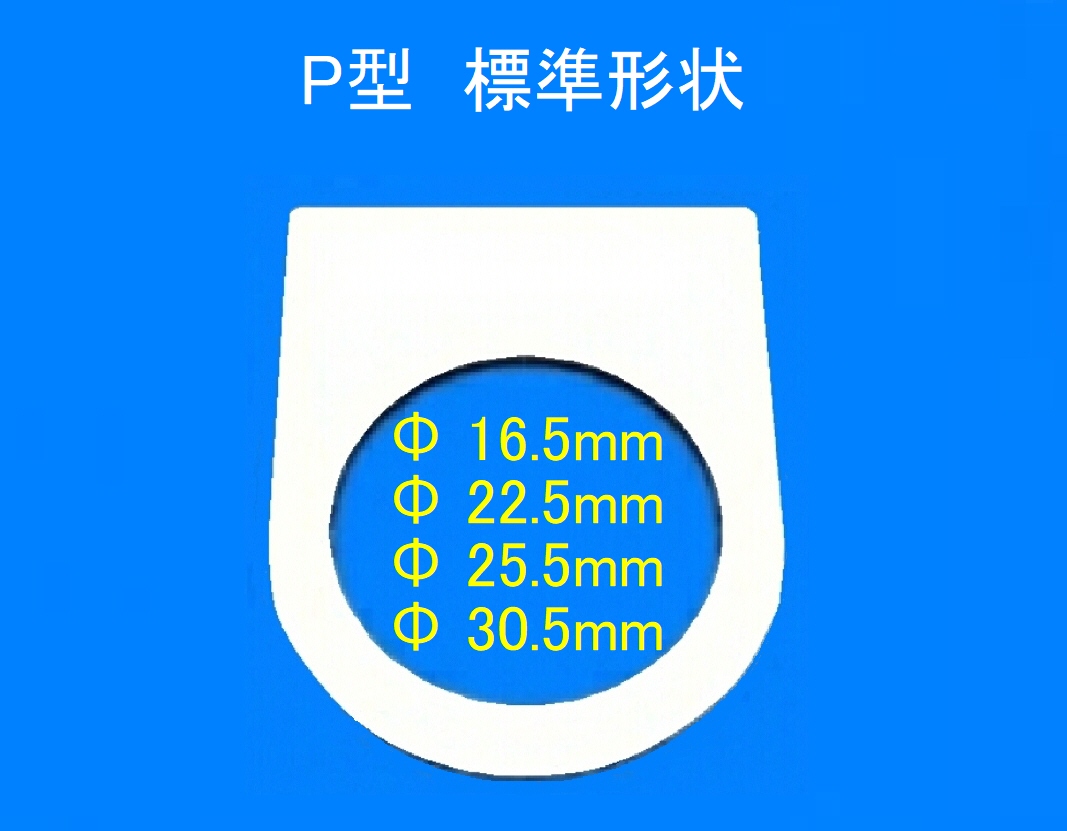

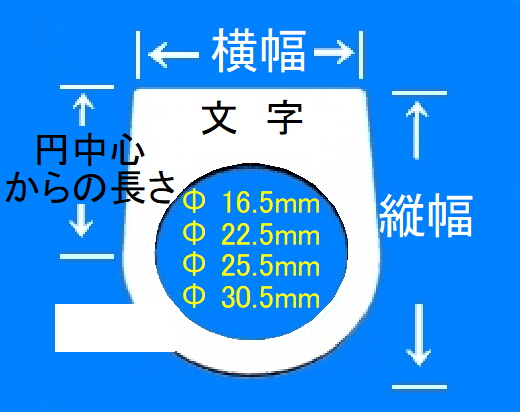

P 型 ダルマ銘板 アクリル銘板参考サイズ

p-hp-moji

板サイズ自由 アクリル 厚み 2 ㎜


P型は、一般に多く利用されています標準形状のダルマ銘板です。


W  25 ㎜  ×  H 35 ㎜     a  Ф 16.5 mm       b 22.5 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  30 ㎜  ×  H 40 ㎜     a  Ф 22.5 mm       b 25.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  30 ㎜  ×  H 45 ㎜     a  Ф 22.5 mm       b 30.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  32 ㎜  ×  H 45 ㎜     a  Ф 22.5 mm       b 29.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  33 ㎜  ×  H 46 ㎜     a  Ф 22.5 mm       b 29.5 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  35 ㎜  ×  H 45 ㎜     a  Ф 22.5 mm       b 27.5 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  35 ㎜  ×  H 48 ㎜     a  Ф 22.5 mm       b 30.5 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  36 ㎜  ×  H 48 ㎜     a  Ф 22.5 mm       b 30.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  40 ㎜  ×  H 50 ㎜     a  Ф 22.5 mm       b 30.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  35 ㎜  ×  H  45 ㎜     a  Ф 22.5 mm      b 27.5 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  35 ㎜  ×  H  48 ㎜     a  Ф 22.5 mm       b 30.5 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  35 ㎜  ×  H  50 ㎜     a  Ф 22.5 mm       b 32.5㎜    文字高 4 ㎜  アクリル・ダルマ銘板


 W  36 ㎜  ×  H  48 ㎜     a  Ф 30.5 mm      b 30.0㎜    文字高 5 ㎜  アクリル・ダルマ銘板


 W  40 ㎜  ×  H  50 ㎜      a  Ф 30.5 mm       b 30.0 ㎜     文字高 5 ㎜  アクリル・ダルマ銘板


 W  40 ㎜  ×  H  53 ㎜      a  Ф 30.5 mm       b 35.0 ㎜     文字高 5 ㎜  アクリル・ダルマ銘板


 W  40 ㎜  ×  H  55 ㎜      a  Ф 30.5 mm       b 35.0 ㎜     文字高 5 ㎜  アクリル・ダルマ銘板


 W  40 ㎜  ×  H  58 ㎜      a  Ф 30.5 mm       b 38.0 ㎜    文字高 5 ㎜  アクリル・ダルマ銘板


 W  40 ㎜  ×  H  60 ㎜      a  Ф 30.5 mm       b 40.0 ㎜    文字高 5 ㎜  アクリル・ダルマ銘板

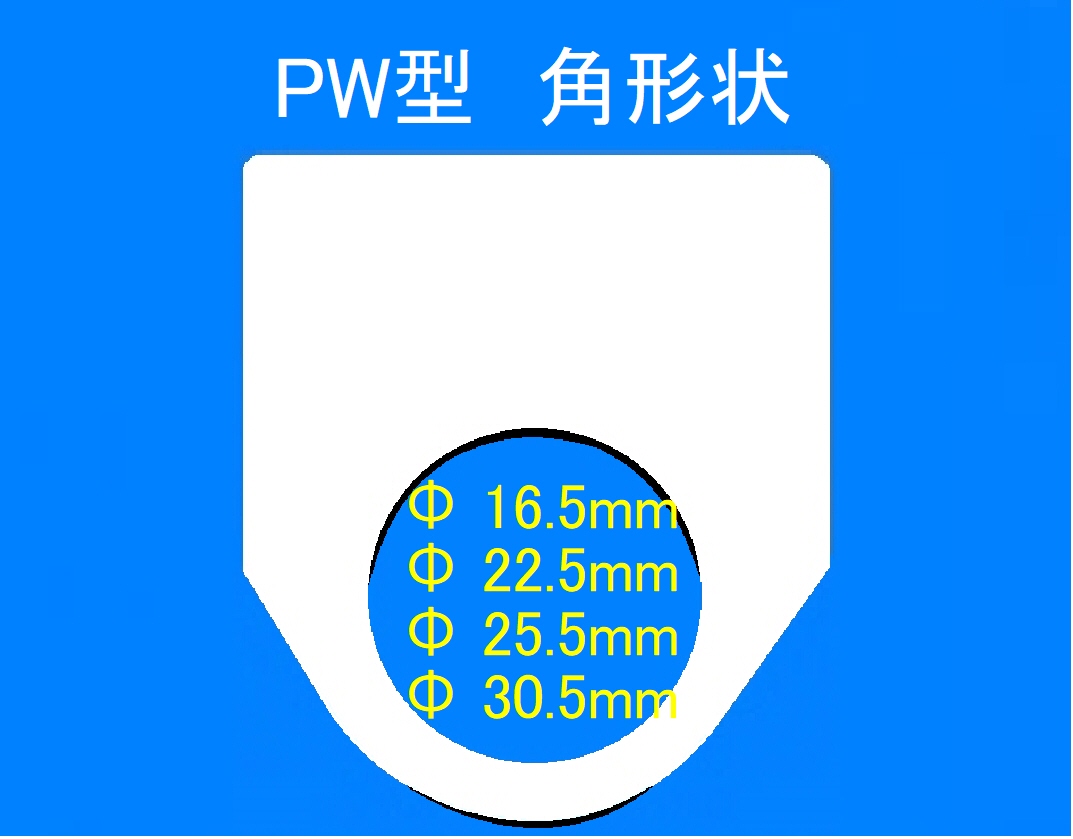

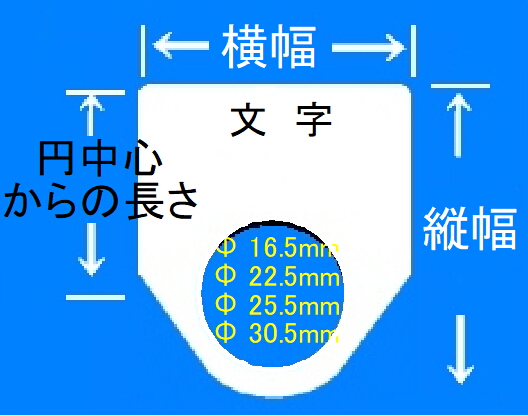

 PW型 ダルマ銘板 アクリル銘板参考サイズ

      ダルマ形状  PW型
pw-hp-moji

板サイズ自由 アクリル 厚み 2 ㎜


W  34 ㎜  ×  H 43 ㎜    a  Ф 22.5 mm      b 28.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  40 ㎜  ×  H 44 ㎜    a  Ф 22.5 mm      b 30.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  40 ㎜  ×  H 45 ㎜    a  Ф 22.5 mm      b 30.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  42 ㎜  ×  H 45 ㎜    a  Ф 22.5 mm      b 30.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  45 ㎜  ×  H 52 ㎜    a  Ф 22.5 mm      b 35.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  34 ㎜  ×  H 43 ㎜    a  Ф 25.5 mm      b 28.0 ㎜   文字高 4 ㎜  アクリル・ダルマ銘板


W  42 ㎜  ×  H 48 ㎜    a  Ф 30.5 mm      b 30.5 ㎜   文字高 5 ㎜  アクリル・ダルマ銘板


W  44 ㎜  ×  H 50 ㎜    a  Ф 30.5 mm      b 31.0 ㎜   文字高 5 ㎜  アクリル・ダルマ銘板


W  50 ㎜  ×  H 50 ㎜    a  Ф 30.5 mm      b 31.0 ㎜   文字高 5㎜  アクリル・ダルマ銘板


W  52 ㎜  ×  H 50 ㎜    a  Ф 30.5 mm      b 31.0 ㎜   文字高 5㎜  アクリル・ダルマ銘板


アクリル銘板|ダルマ銘板使用の参考例

FA工場設備用
自動工場システム
アクリル銘板
factory-automation
インフラ設備イン
フラストラクチュア
アクリル銘板
infrastructure
プラント設備
大型機械設備
アクリル銘板
plant
遠隔監視制御
コントロール盤
アクリル銘板
building
工作機械
複合化工工作機
アクリル銘板
machine-tool
生産システム用
ライン制御
アクリル銘板
manufacturing-line
物流システム
搬送システム機器
アクリル銘板
Physical-Distribution
ライスセンター
カントリ設備
アクリル銘板
jyouki-kanethu-flierinc
食品機械
菓子製造機
アクリル銘板
seikeiki1
産業機械用
専用機
アクリル銘板
sangyou-kikai

生産活動における産業用設備機械、次世代成長産業における製品の生産、開発を行うための設備、成長産業設備等導入補助金制度等が各方面で推進されています。工業用・産業用の各種アクリル銘板を製作します。日本のものづくりを取り巻く環境は激変し、国内において人の手で機械を組み立てる工場は今や希少になりました。「こうして欲しい」の声に応じて、設計・製作されるオーダーメードの機械設備。ニーズを元に様々な機械を製作されています。世界でたったひとつのオーダーメイド機械、生産、作業効率をアップする便利なスキマ機器、自動化・省力化を行うことにより、製造現場で不便な点や無駄な点を解消する設備。こんな機械あったらいいな」「この作業を自動化したい」省力機械・組立専用機械・試験装置・検査装置・制御装置など様々のオーダーメード機械及び装置には、オーダーメードの銘板が適しています。弊社の銘板製作のすべては、2D-CADを使用して作成します。CAD使用の利点はCADデータが原版になります、そのため1枚でも、数枚でも臨機応変な製作ができ、変更も容易のためオーダーメード機械設備などに適しています。アクリル銘板は裏面に文字を彫刻で彫り込むため、耐久性に優れています。アクリル・ダルマ銘板を製作します。


ボタンスイッチ・・・押すことでスイッチを開閉する部品。産業用の機械装置や生産設備、業務用機器などで使われる。

セレクタスイッチ・・・制御用開閉器や表示灯・表示器、接続機器、電子応用機器などで使用するラジオスイッチ。

LED照光式・・・機器の動作状態を、ボタンに照光表示させる構造のボタンスイッチ。光源は高輝度LEDランプ使用。

ダルマ・ボタンスイッチ-650



P型ダルマ形状
daruma-pkata
PW型ダルマ形状
daruma-pw
特殊ダルマ形状
daruma-tokusyu
ダルマ色板
daruma-akaita
1段彫りダルマ
daruma-1dan
2段彫りダルマ
daruma-2dan
3段彫りダルマ
daruma-3dan
目盛付きダルマ
daruma memorituki

関連ページ⇒アルミダルマ銘板
