ケーブル用

ケーブル銘板の参考仕様

2014年 9月 22日

ケーブル銘板は、ケーブル工事を行なう際、ケーブルの電圧、線路名称、回線名称、接続番号、ケーブル行き先、ケーブル製造会社名などを明示するためケーブル終端接続部に取付ける銘板です。各種のケーブル銘板を製作します。

<ケーブル銘板の参考形状>

アクリル板
丸孔-4個
white-maruana

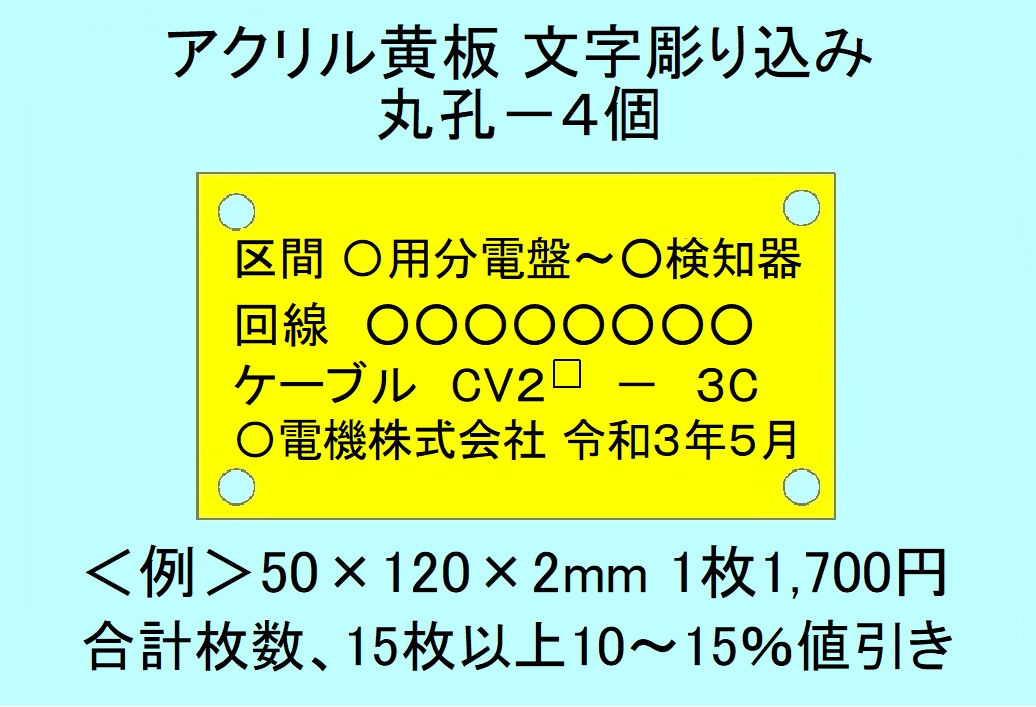

アクリル黄板
丸孔-4個
yellow-maruana
アクリル黒板
丸孔-4個
black-maruana
アルミ板
丸孔-4個
aluminium-maruana
アルミ黒板
丸孔-4個
aluminium-black-maruana
アクリル板
丸長孔-4個
white-nagaana
アクリル黄板
丸長孔-4個
yellow-nagaana
アクリル黒板
丸長孔-4個
black-nagaana
アルミ板
丸長孔-4個
aluminium-nagaana
アルミ黒板
丸長孔-4個
aluminium-black-nagaana
アクリル板
角長孔-4個
white-kakuana
アクリル黄板
角長孔-4個
yellow -kakuana
アクリル黒板
角長孔-4個black-kakuana
アルミ板
角長孔-4個
aluminium-kakuana
アルミ黒板
角長孔-4個
aluminium-black-kakuana



・角R仕上げ

アクリル板R付
丸孔-4個
white-Rtori-maruana
アクリル黄板R付
丸孔-4個
yellow-Rtori-maruana
アクリル黒板R付
丸孔-4個
black-Rtori-maruana
アルミ板R付
丸孔-4個
aluminium-Rtori-maruana
アルミ黒板R付
丸孔-4個
aluminium-black-Rtori-maruana
アクリル板R付
丸長孔-4個
white-Rtori-nagaana
アクリル黄板R付
丸長孔-4個
yellow-Rtori-nagaana
アクリル黒板R付
丸長孔-4個
Rtori-black-nagaana
アルミ板R付
丸長孔-4個
aluminium-Rtori-nagaana
アルミ黒板R付
丸長孔-4個
aluminium-Rtori-black-nagaana
アクリル板R付
角長孔-4個
white-Rtori
アクリル黄板R付
角長孔-4個
yellow-Rtori-kakuana
アクリル黒板R付
角長孔-4個
black-Rtori
アルミ板R付
角長孔-4個
aluminium-Rtori
アルミ黒板R付
角長孔-4個
aluminium-black-Rtori





・・・・<ケーブル銘板の参考仕様>

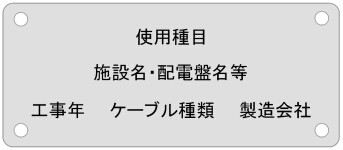

cable-150

・サイズ・材質 = 横 75 ㎜   縦 35 ㎜   厚み 2 ㎜   材質 アクリル樹脂   Φ 4×4


・使 用 種 別  =
・ 高圧(高圧) ・ 低圧電力(P) ・ 低圧電灯(L) ・ 放送設備(放送) ・ 構内電話設備(電話)  ・ 制御回路(制御)
・自動火災報知設備(自火報)  遠方監視制御(遠制) ・ 直流電源(直流)


・施設名・配電盤名等  = 電源側・送電側・放送・制御線等の上位置配電盤等の名称

・施設名・配電盤名等  = 電源側・送電側・放送・制御線等の下位置配電盤等の名称


・工事年  = ケーブル敷設工事を行った年を、西暦の下2桁で記入する。


・ケーブル種類  = ケーブルの名称、ケーブル線芯の太さ、線芯の数を記入する。

・ケーブル種類  = 電源線 (6kV-100-3)  (6kVCVT-60)  (600V-38-3)

・ケーブル種類  = 制御線等 (CVV-2-10)  CVVS-1.25-4)  CPEV-0.65-20P

・ケーブル種類  = 光ファイバ- (光-2.8-6)


・製造会社  = ケーブルの製造会社名を略号で記入

・昭和電線電纜 (昭)  古川電気工業 (古)  三菱電線工業 (三)  フジクラ (藤)  矢崎総業 (矢)
・品川電線 (品)住友日立ケーブル (住日)  タツミ電線 (タ)  トヨクニ電線 (ト)  フジクラ ・ダイヤ(FDC)




<各種のケーブル銘板・名板・ネームプレート>

ケーブル行き先銘板、接続点標識管銘板、共架柱の事業者表示用板、光ケーブル 銘板、電線工事用ケーブル銘板、同軸ケーブル銘板、多芯ケーブル銘板、6600V単心CVカーブル銘板、6600Vトリプレックス形CVカーブル銘板、信号ケーブル銘板、地中配電線路用銘板、マンホール番号札、施工札、線名札、AS札、バンク番号札、配電塔番号札、ケーブル札、低圧ケーブル引込札、連番札、電気室標示札 などがあります。ケーブルは導体に絶縁を施した一本一本の絶縁電線の線心。この線心の上に保護外被覆のシースを施した電線です。屋外用、屋内用の区別には絶縁・シースの材質のほか導体の硬・軟および導体の構成され許容電流や耐熱温度等で絶縁物やシースの材質に大きく左右されます。

光ファイバーケーブルのケーブル銘板
管路内に光ファイバーケーブルが敷設してあることを明らかにするため、人孔内に表示銘板を設置します。連絡管の破損防止と埋設物の管理者を明確にするため明示板を設置されます。<接続点銘板・ケーブル銘板仕様>銘板は光ファイバーケーブルケーブルの種類とルート区間及び施工業者を明示されます。

FAX 0532-55-3677   原稿をお送りください。御見積りいたします。
